Wie kompakte luftgekühlte Kältemaschinen eine flexiblere Industriekühlung unterstützen

Von industriellen Kühlsystemen wird zunehmend erwartet, dass sie eine stabile Temperaturkontrolle ermöglichen, ohne die Komplexität einer Produktionsanlage unnötig zu erhöhen. Bei kleineren Fertigungslinien, Laborgeräten, Verarbeitungsmaschinen und anderen wärmeerzeugenden Anwendungen kann ein überdimensioniertes zentrales Kühlsystem höhere Installations- und Betriebsanforderungen als nötig mit sich bringen.

Aus diesem Grund bleiben luftgekühlte Kältemaschinen in Kompaktbauweise eine praktische Option für die Prozesskühlung. Durch die Integration der wichtigsten Kühlkomponenten in ein kompaktes System können sie gekühltes Wasser bereitstellen, ohne dass ein separater Kühlturm erforderlich ist. Für Hersteller und Geräteintegratoren kann dies die Installation vereinfachen und gleichzeitig dafür sorgen, dass das Kühlsystem relativ einfach zu bedienen und zu warten ist.

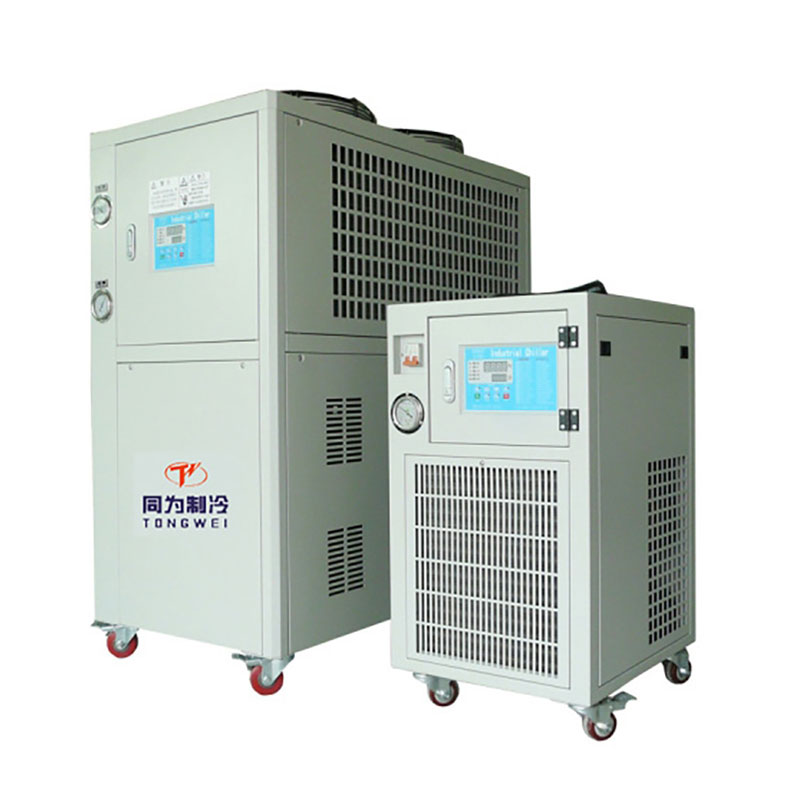

Der3 Tonnen industriell verpackter luftgekühlter KühlerausTONGWEIist für diese Art von Anwendung konzipiert. Das Modell TW-4A bietet eine Kühlleistung von 10,8 kW bei 50 Hz und 12,96 kW bei 60 Hz, mit einer standardmäßigen 380 V/50 Hz/3 Ph-Stromversorgung und kundenspezifischen 208–480 V/60 Hz/3 Ph-Konfigurationen.

Warum kompakte luftgekühlte Kühlung für die Industrie praktisch ist

Es ist kein separater Kühlturm erforderlich

Herkömmliche wassergekühlte Systeme erfordern in der Regel zusätzliche Ausrüstung wie einen Kühlturm und eine Kühlwasserpumpe. Ein luftgekühlter Kompaktkühler gibt die Wärme über sein Kondensator- und Lüftersystem direkt an die Umgebungsluft ab.

Durch diese Konfiguration kann die Anzahl der zu installierenden Zusatzkomponenten reduziert werden. Es ist besonders nützlich für Fabriken oder Werkstätten, in denen Installationsraum, Wasserverfügbarkeit und Systemkomplexität wichtige Faktoren sind.

Eine kompakte Kühllösung für Prozessgeräte

Industriemaschinen erzeugen im Betrieb häufig kontinuierlich Wärme. Die Aufrechterhaltung der Temperatur des Prozesswassers in einem angemessenen Bereich kann dazu beitragen, eine übermäßige Wärmeentwicklung zu verhindern und eine stabile Maschinenleistung zu unterstützen.

Ein kompakter Kühler stellt eine dedizierte Kühlquelle dar, die an geeignete Prozessgeräte oder Umlaufwassersysteme angeschlossen werden kann. Die genaue erforderliche Kühlleistung sollte anhand der Wärmebelastung der Maschine, der Betriebsbedingungen, der Umgebungstemperatur und der erforderlichen Wassertemperatur ermittelt werden.

Kernparameter des TONGWEI 3-Tonnen-Kühlers

Die veröffentlichten Spezifikationen identifizieren TW-4A als einen 3 Tonnen schweren, industriell verpackten, luftgekühlten Kühler. Die tatsächliche Kühlleistung hängt von den Betriebsbedingungen wie Umgebungstemperatur, Wassereinlass- und -auslasstemperatur, Durchflussrate, Kältemittelkonfiguration und elektrischer Frequenz ab. Käufer sollten die endgültigen Betriebsbedingungen überprüfen, bevor sie das Gerät auswählen.

Wie ein luftgekühlter Kühler Prozesswärme abführt

Wärme wird vom Prozesswasser übertragen

In einem industriellen Kühlkreislauf gelangt warmes Prozesswasser in den Verdampfer und gibt seine Wärme an das Kältemittel ab. Das abgekühlte Wasser wird dann zurück zu den Geräten geleitet, die eine Temperaturregelung erfordern.

Der Vorgang wiederholt sich kontinuierlich, solange das Kühlsystem in Betrieb ist. Dieser geschlossene Kreislauf ermöglicht die Zirkulation des gleichen Kühlmediums durch den Prozess, sodass keine ständige Zufuhr von frischem Kühlwasser erforderlich ist.

Der Kondensator gibt Wärme an die Umgebungsluft ab

Nachdem es Wärme aus dem Prozesswasser aufgenommen hat, überträgt das Kältemittel diese Wärme an den Kondensator. In einem luftgekühlten System bewegen Ventilatoren Umgebungsluft über den Kondensator, um die Wärme außerhalb des Kühlkreislaufs abzugeben.

Dies ist der grundlegende Unterschied zwischen luftgekühlter und wassergekühlter Wärmeabfuhr. Luftgekühlte Systeme können einen Kühlturm und zugehörige Kühlwasserausrüstung überflüssig machen, was die Installation in geeigneten Umgebungen vereinfachen kann.

Warum die Konfiguration des Scroll-Kompressors wichtig ist

Kompakte Kühlarchitektur

Die TW-4A-Konfiguration verwendet einen Panasonic Scroll-Kompressor. Scrollkompressoren werden aufgrund ihrer kompakten Bauweise und ihres kontinuierlichen Kompressionsprozesses häufig in der Kälte- und Klimatechnik eingesetzt.

Für industrielle Käufer sollte die Auswahl des Kompressors zusammen mit der erforderlichen Kühlkapazität, Betriebstemperatur, Kältemittel, Stromversorgung und dem erwarteten Arbeitszyklus berücksichtigt werden.

Anpassung der Kompressorkapazität an die tatsächliche Wärmelast

Die Auswahl einer Kältemaschine allein aufgrund der Nennlast der Maschine kann dazu führen, dass das System ungeeignet ist. Vor der Beschaffung sollte die tatsächliche Prozesswärmebelastung berechnet werden.

Faktoren wie der Stromverbrauch der gekühlten Maschine, die in die Prozessflüssigkeit übertragene Wärme, die Betriebszeit, die Umgebungstemperatur und die erforderliche Temperaturdifferenz können alle die erforderliche Kühlleistung beeinflussen.

Wo ein 3-Tonnen-Industriekühler verwendet werden kann

Kunststoffverarbeitungsgeräte

Kunststoffspritzguss- und Extrusionsprozesse können erhebliche Wärme erzeugen, die abgeführt werden muss, um stabile Betriebsbedingungen aufrechtzuerhalten. Gekühltes Wasser kann für geeignete Maschinenkomponenten, Formen, Hydrauliksysteme oder Prozesshilfsgeräte verwendet werden.

Ein dedizierter, kompakter Kühler kann eine kontrollierte Kühlquelle bereitstellen, ohne dass die Fabrik ein großes zentrales Kühlsystem installieren muss.

Laser- und Bearbeitungsgeräte

Lasersysteme und Präzisionsbearbeitungsgeräte erfordern möglicherweise eine stabile Kühlung, um die während des Betriebs erzeugte Wärme zu bewältigen. Die geeignete Kühlmitteltemperatur und Durchflussrate hängen von den Anforderungen des Geräteherstellers ab.

Für diese Anwendungen sollten Käufer vor der Auswahl des Kühlers die Temperaturstabilität, die Anforderungen an die Wasserqualität, die Durchflussrate und die Wärmelast überprüfen.

Lebensmittel- und Getränkeverarbeitung

Kühlung ist in verschiedenen Lebensmittel- und Getränkeprozessen erforderlich, einschließlich der Kühlung von Geräten, gärungsbezogenen Prozessen und der Temperaturkontrolle von Produktionssystemen.

Die Kühlerkonfiguration sollte entsprechend dem spezifischen Prozess, den Hygieneanforderungen, der Kühlmittelart und dem Temperaturbereich ausgewählt werden, anstatt davon auszugehen, dass eine Konfiguration für jede Anwendung geeignet ist.

Chemie- und Prozessindustrie

Die chemische Produktion kann wärmeerzeugende Reaktionen und Geräte umfassen, die eine kontrollierte Kühlung erfordern. Ein kompakter Industriekühler kann als unabhängige Kühlquelle für geeignete Prozesskreisläufe dienen.

Beim Einsatz in chemischen Umgebungen sollten die Materialien des Wärmetauschers, die Kühlmittelverträglichkeit, die Umgebungsbedingungen und die erforderlichen Sicherheitsmaßnahmen sorgfältig bewertet werden.

Warum luftgekühlte Systeme die Installation vereinfachen können

Reduzierte Zusatzausrüstung

Einer der wichtigsten praktischen Vorteile eines luftgekühlten Kompaktkühlers ist der geringere Bedarf an externen Wärmeabfuhrgeräten. Für die luftgekühlte Standardkonfiguration ist kein separater Kühlturm und keine Kühlwasserpumpe erforderlich.

Dies kann die Integration des Systems in Einrichtungen erleichtern, in denen der Platz begrenzt ist oder in denen die Installation zusätzlicher wasserseitiger Infrastruktur unpraktisch wäre.

Geeignet für die Installation im Freien unter geeigneten Bedingungen

Luftgekühlte Kältemaschinen können im Freien installiert werden, wenn die Gerätespezifikation und die Umgebungsbedingungen dies zulassen. Die Installation im Freien kann dazu beitragen, wertvollen Innenraum in der Fabrik freizumachen.

Eine ausreichende Luftzirkulation um den Kondensator herum ist jedoch unerlässlich. Der Installationsort sollte verhindern, dass heiße Abluft zurück in den Kondensator zirkuliert, da zu hohe Umgebungstemperaturen die Kühlleistung beeinträchtigen können.

Was Käufer vor der Bestellung beachten sollten

Berechnen Sie die erforderliche Kühllast

Der erste Schritt besteht darin, zu bestimmen, wie viel Wärme der Kühler abführen muss. Käufer sollten dem Lieferanten die Wärmelast der Ausrüstung, die gewünschten Wassereinlass- und -auslasstemperaturen, die Wasserdurchflussrate, die Betriebsstunden und die Umgebungsbedingungen mitteilen.

Anhand dieser Angaben kann der Lieferant bestätigen, ob eine 3-Tonnen-Konfiguration angemessen ist oder ob eine andere Kapazität bessere Betriebsmargen bieten würde.

Bestätigen Sie die elektrische Kompatibilität

Die Standardkonfiguration des TW-4A verwendet 380 V/50 Hz/3 Ph-Strom, während kundenspezifische Konfigurationen mit 208–480 V/60 Hz/3 Ph verfügbar sind.

Internationale Käufer sollten sich vor der Bestellung über die örtlichen Anforderungen an Spannung, Frequenz, Phase, Stecker oder Stromanschluss sowie die geltenden Elektronormen informieren.

Wählen Sie den passenden Verdampfer

Die Standardkonfiguration verwendet eine Spule in einem Edelstahl-Wassertank, während ein Rohrbündelverdampfer individuell angepasst werden kann.

Die Wahl hängt von der Prozessflüssigkeit, der erforderlichen Durchflussrate, den Betriebsbedingungen, den Wartungswünschen und den Wärmeübertragungsanforderungen ab. Käufer sollten vollständige Prozessinformationen angeben, wenn sie eine individuelle Konfiguration anfordern.

Überprüfen Sie die Kältemittelkonfiguration

In den veröffentlichten Produktinformationen sind R22, R407C, R410A, R134A und R404A als Kältemitteloptionen aufgeführt. Die Auswahl des Kältemittels hängt vom endgültigen Systemdesign, den geltenden Vorschriften, der Verfügbarkeit und den Anforderungen des Zielmarkts ab.

Importeure sollten das genaue Kältemittel bestätigen, das mit dem ausgewählten Modell geliefert wird, anstatt davon auszugehen, dass jede Option in einer Standardmaschine enthalten ist.

Die Wartung kann sich direkt auf die Leistung des Kühlers auswirken

Halten Sie den Kondensator sauber

Da ein luftgekühlter Kühler auf die Umgebungsluft angewiesen ist, um Wärme abzuleiten, können Staub und Schmutz, die sich auf dem Kondensator ansammeln, den Luftstrom behindern und die Effizienz der Wärmeübertragung verringern.

Gerade in staubigen Industrieumgebungen sollten daher regelmäßige Inspektionen und Reinigungen Teil des Wartungsplans sein.

Sorgen Sie für einen ausreichenden Luftstrom

Der Kühler sollte mit ausreichend Abstand um die Lufteinlass- und -auslassbereiche herum installiert werden. Das Blockieren des Luftstroms oder die Installation des Geräts an einem schlecht belüfteten Ort kann zu einer Erhöhung der Betriebstemperaturen führen.

Wenn mehrere Kältemaschinen zusammen installiert werden, sollte auch deren Abluftstrom berücksichtigt werden, um eine Warmluftrückführung zu vermeiden.

Überwachen Sie die Wasserqualität und -zirkulation

Der Prozesswasserkreislauf sollte entsprechend den Anforderungen der Kältemaschine und der angeschlossenen Geräte gewartet werden. Eine schlechte Wasserqualität kann zu Ablagerungen, Korrosion oder einer verminderten Wärmeübertragungsleistung führen.

Auch Durchflussmenge und Wassertemperatur sollten überwacht werden, damit anormale Betriebsbedingungen frühzeitig erkannt werden können.

Warum Lieferantenunterstützung in der industriellen Kühlung wichtig ist

Ein Industriekühler ist kein isoliertes Gerät. Seine Leistung hängt von der richtigen Dimensionierung, Installation, elektrischen Verbindung, Wasserzirkulation, Belüftung und Betriebsbedingungen ab. Die Lieferantenunterstützung ist daher ein wichtiger Teil der Kaufentscheidung.

TONGWEIist mit industriellen luftgekühlten und wassergekühlten Kühlsystemen verbunden und bietet Kühlkapazitäten in einem breiten Spektrum. In den veröffentlichten Produktinformationen des Unternehmens heißt es, dass sein Sortiment an Industriekühlern Anwendungen in der Kunststoffverarbeitung, Medizin, Brauerei und Weinkellerei, Chemie, Lebensmittel und anderen Branchen abdeckt.

Der Hersteller gibt außerdem an, dass er über mehr als 15 Jahre Erfahrung in der Konstruktion und Herstellung von Kältemaschinen verfügt und eine 12-monatige Garantieunterstützung für seine Industriekühler bietet. Käufer sollten sich vor dem Kauf über den genauen Garantieumfang, die Ersatzteilpolitik, die Inbetriebnahmeunterstützung und die Servicebedingungen für das jeweilige Modell informieren.

Wie TONGWEI die industrielle Prozesskühlung angeht

TONGWEIbietet verschiedene Konfigurationen für Industriekühler, darunter luftgekühlte, wassergekühlte, Glykol-, tragbare, Niedertemperatur-, Öl- und kundenspezifische Systeme. Mit diesem Bereich lassen sich Kühlleistung und Systemaufbau besser an die individuellen Prozessanforderungen anpassen.

Bei internationalen Projekten kann eine kundenspezifische Anpassung besonders nützlich sein, da elektrische Standards, Kältemittelanforderungen, Umgebungstemperaturen, Prozessflüssigkeitsbedingungen und Installationsumgebungen von Markt zu Markt unterschiedlich sind.

Eine praktische Möglichkeit, einen 3-Tonnen-Kühler auszuwählen

Die Auswahl eines Kühlers sollte mit dem Prozess und nicht mit dem Gerätenamen beginnen. Käufer sollten zunächst die tatsächliche Wärmelast und die erforderliche Kühlmitteltemperatur ermitteln und dann den Wasserdurchfluss, die Umgebungstemperatur, die Stromversorgung, den Installationsort und den Betriebsplan bestätigen.

Sobald diese Parameter festgelegt sind, können die Kühlleistung und die Verdampferkonfiguration genauer ausgewählt werden. Dieser Ansatz verringert das Risiko des Kaufs einer zu kleinen Einheit, die die erforderliche Temperatur nicht aufrechterhalten kann, oder eines übergroßen Systems, das unnötige Kapital- und Betriebskosten verursacht.

Warum kompakte luftgekühlte Kältemaschinen weiterhin relevant sind

Für viele industrielle Anwendungen ist das nützlichste Kühlsystem nicht unbedingt das größte. Eine luftgekühlte Kältemaschine mit der richtigen Größe kann eine dedizierte Quelle für die Prozesskühlung darstellen und gleichzeitig die zusätzliche Infrastruktur, die mit einem Wasserkühlturm verbunden ist, vermeiden.

Der3 Tonnen industriell verpackter luftgekühlter KühlerausTONGWEIkombiniert eine Kühlleistung von 10,8 kW bei 50 Hz, Scroll-Kompressor-Technologie, einen integrierten luftgekühlten Kondensator, einen Wassertank-Verdampfer aus Edelstahl sowie flexible Leistungs- und Verdampferkonfigurationen.

Bei der Kunststoffverarbeitung, Lebensmittelproduktion, chemischen Verarbeitung, Laserausrüstung und anderen industriellen Anwendungen kommt es vor allem darauf an, den Kühler an die tatsächlichen Prozessbedingungen anzupassen. Durch die Bewertung der Kühllast, der Temperaturanforderungen, des Wasserdurchflusses, der elektrischen Kompatibilität, der Belüftung und des Wartungsbedarfs vor der Beschaffung können Industriekäufer eine zuverlässigere und praktischere Kühllösung entwickeln.
