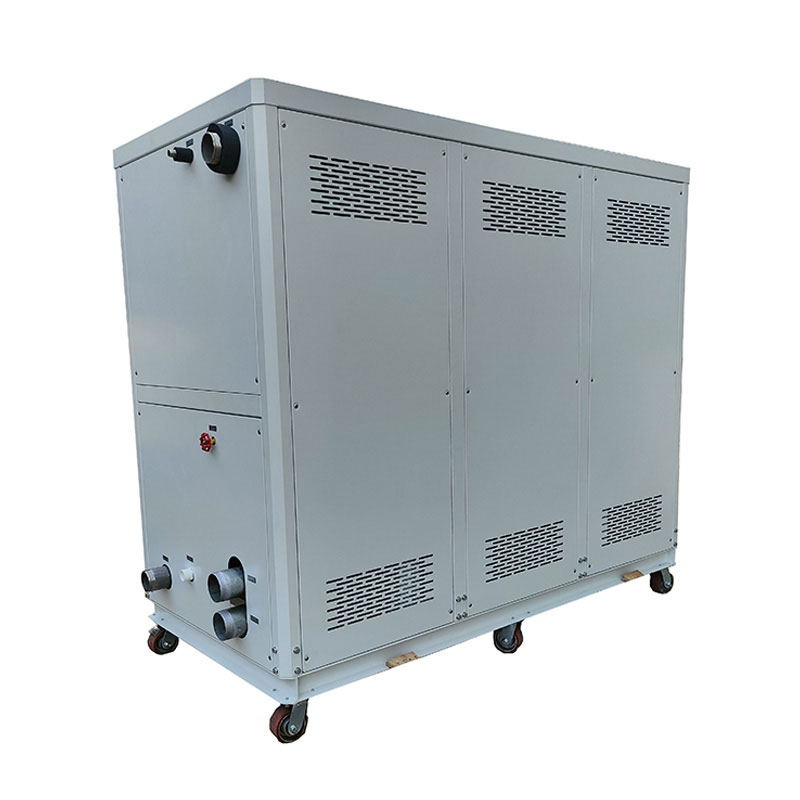

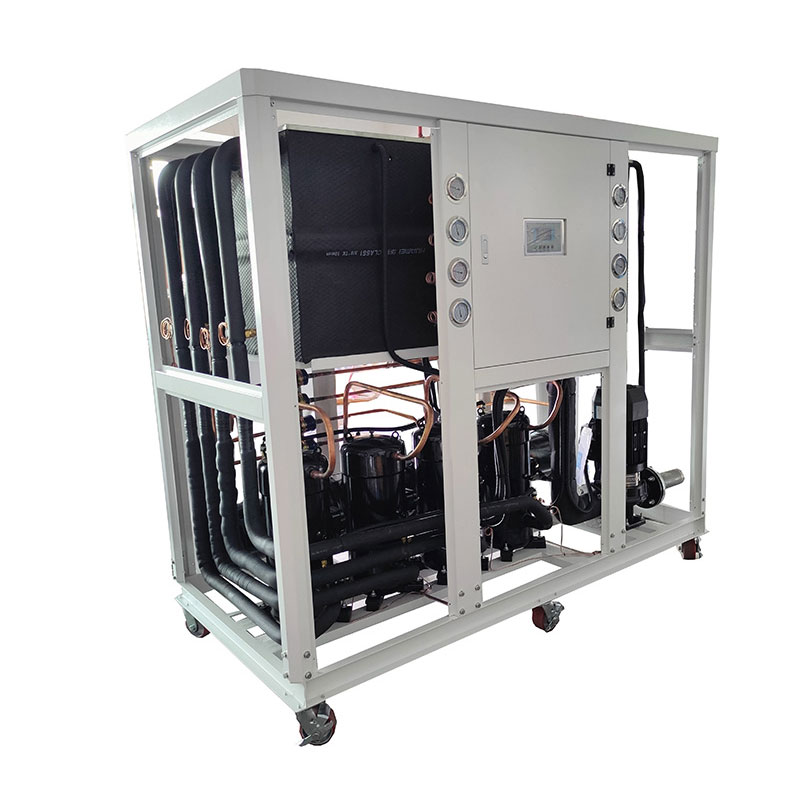

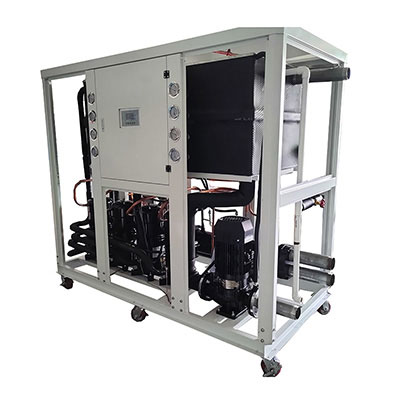

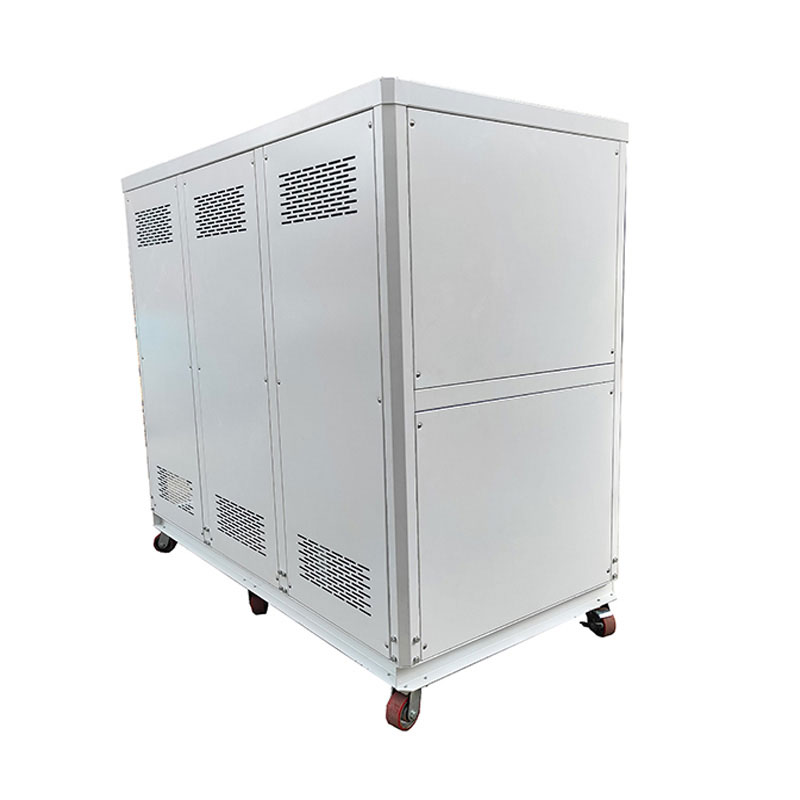

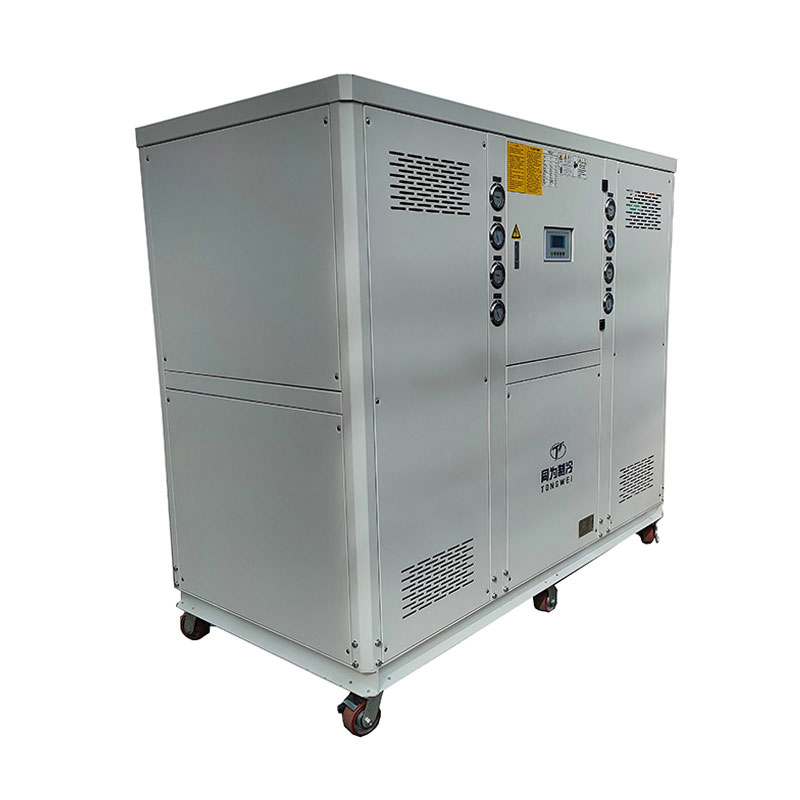

50 PS 40 Tonnen wassergekühlter Glykolkühler -10 °C

50 PS/40 Tonnen wassergekühlter Glykolkühler -10 °C

Hochwertiger 50 PS 40 Tonnen wassergekühlter Glykolkühler -10 °C wird vom chinesischen Hersteller Tongwei angeboten. Ein Glykol-Kühler, auch Niedertemperaturkühler oder Glykol-Kühlsystem genannt, ist eine Kühlmaschine, die in verschiedenen Industrieanwendungen zur Regelung der Minus-Kühltemperatur verwendet wird, indem ein Glykol-Wasser-Gemisch als Kühlmittel verwendet wird, um Wärme aus dem System abzugeben. Glykol wird für alle Kühleinheiten empfohlen, wenn die Betriebstemperaturen unter 41 °F (5 °C) liegen. Unsere umfangreiche Erfahrung mit Niedertemperaturkühlern liefert zuverlässige technische Lösungen für jeden Prozessbedarf.

Der wassergekühlte 40-Tonnen-Glykolkühler mit 50 PS und -10 °C, Modell TW-50WL, verfügt über vier mehrstufige hermetische Scrollkompressoren mit dem Kältemittel R404a. Das Kältemittel ist ein nicht abbauendes Ozongas und gilt als umweltfreundlich. Es muss ein Wasserkühlturm und eine Wasserkühlpumpe installiert werden.

Tongwei ist ein professioneller Hersteller und Lieferant von Niedertemperaturkühlern in China mit 15 Jahren Erfahrung in der Kältetechnik. Wir garantieren die Produktion von industriellen Kühlsystemen bester Qualität mit erstaunlichen Spezifikationen und hervorragenden Garantieangeboten.

Wir verfügen über den Einfallsreichtum und die technischen Lösungen, um selbst die anspruchsvollsten Anforderungen an Niedertemperaturkühler zu erfüllen.

50 PS 40 Tonnen wassergekühlter Glykolkühler -10 °C Technische Spezifikation MODELL: TW-50WL

Merkmale und Vorteile des 50 PS 40 Tonnen wassergekühlten Glykolkühlers -10 °C

▪ Mikroprozessor-Controller mit unterstützter Version des RS-485-Kommunikationsprotokolls auf Anfrage erhältlich.

▪ Der Kühler verfügt über einen Tankanzeigealarm für niedrigen Füllstand, der sich einschaltet, wenn der Flüssigkeitsstand im Tank unter den Normalwert sinkt

▪ Hochwertige gelötete Platten/Rohre als Wärmetauscher

▪ Einlass- und Auslass-Wasserbypassventile sind so ausgestattet, dass sie den Wasserdruck je nach Bedarf anpassen können

▪ Das Schauglas des Wassertanks ermöglicht die Kontrolle des Wasserstands und der Wasserqualität auf einen Blick.

▪ Scrollkompressor von Panasonic/Danfoss mit umweltfreundlichem Kältemittel R404a

▪ Es muss mit einem Wasserkühlturm und einer Wasserkühlpumpe verbunden werden

▪Kühler mit den folgenden Sicherheitsfunktionen ausgestattet: Überlastschutz, Umkehrphasenalarm, Hoch-/Niederdruckalarm, Wasserdurchfluss, Wasserstandsanzeige, Frostschutzschutz

Was sind die Hauptkomponenten eines wassergekühlten Glykolkühlers?

3.1 Kompressor

Der Kompressor ist der wichtigste Antrieb in einem Glykol-Kühler, da er Druckschwankungen erzeugt, um das Kältemittel umzurühren. Bei einem 50-PS-Glykol-Kühler, der mit vier Kompressoren der Marke Panasonic/Danfoss ausgestattet ist und das Kältemittel R404a verwendet, weist dieser Markenkompressor eine hohe, niedrige Kühleffizienz auf Lärm, Energieeinsparung, Umweltschutz und Haltbarkeit, Sicherheit und Stabilität.

Panasonic-Kompressor

3.2 Verdampfer

Der Verdampfer ist eine entscheidende Komponente des Glykol-Kühlsystems, da er dafür verantwortlich ist, der zu kühlenden Flüssigkeit Wärme zu entziehen. Er befindet sich zwischen dem Kompressor und dem Expansionsventil. Es gibt drei Arten von Verdampfern:Spule im Wassertankverdampfer, Rohrbündelverdampfer, Plattenverdampfer aus Edelstahl 304SS.

Spule im SS-Wassertankverdampfer

SS-Plattentyp + Wassertankverdampfer

Rohrbündelverdampfer

3.3 Wasserpumpe

Die Wasserpumpe ist so konzipiert, dass sie den Druck und den Durchfluss des gekühlten Wassers in einem geschlossenen Raum erhöht. Der Wasserdruck der Wasserpumpe für den Kühler beträgt etwa 2 bar. Wenn Sie jedoch einen höheren Wasserdruck benötigen, teilen Sie uns dies bitte bei Ihrer Anfrage mit Wenn Sie beispielsweise Kühler zum Kühlen einer Flaschenblasmaschine verwenden, benötigt der Wasserdruck für die Wasserpumpe etwa 4 bar.

Wasserpumpe

Hochdruckwasserpumpe

3.4 Kondensator

Der Kondensator für einen wassergekühlten Glykolkühler mit integriertem Gehäuse besteht aus einem Rohrbündel, wobei die inneren Kupferrohre mit einem Prägeverfahren für das Außengewinde versehen sind. Dieses Design verbessert effektiv die Effizienz des Wärmeaustauschs zwischen Kältemittel und Wasser während des Prozesses. Im Vergleich zu herkömmlichen glatten Kupferrohren vergrößert das Außengewindeprägeverfahren die Oberfläche der Kupferrohre, wodurch die Kontaktfläche für den Wärmeaustausch vergrößert und die Wärmeleitfähigkeit des Kondensators verbessert wird. Durch dieses Optimierungsdesign kann der Kondensator des wassergekühlten Kühlers die Wärme schneller und gleichmäßiger vom Kältemittel auf das Wasser übertragen, sodass das Wasser die Wärme abführen kann.

Rohrbündelkondensator

3.5 Controller-Panel

Tongwei-Kältemaschinen verwenden einen präzisen digitalen Temperaturregler und einen RS485-Kommunikationsanschluss, der eine Fernüberwachung und -steuerung ermöglicht. Einfache Bedienung, geringe Ausfallrate, hoher Sicherheitsfaktor, einfache Installation.

Controller-Panel

Ersatzteil für Niedertemperatur-Glykolkühler

Was ist der Unterschied zwischen luftgekühlten und wassergekühlten Niedertemperaturkühlern?

Es gibt zwei Arten von Niedertemperaturkühlern: Die eine istluftgekühlter Niedertemperaturkühler,der Andere istwassergekühlter Niedertemperaturkühler ;

Luftgekühlte NiedertemperaturkühlerNutzen Sie die Umgebungsluft, um die Wärme aus dem Brauprozess abzuleiten. Sie sind energieeffizient, platzsparend und wartungsarm, wodurch Geld gespart wird.

Wassergekühlte NiedertemperaturkühlerVerwenden Sie Wasser aus einem externen Wasserkühlturm, um die Wärme aus dem Brauprozess abzuleiten. Diese Systeme haben eine längere Lebensdauer, sind relativ leise und bieten eine gleichmäßigere Kühlleistung als luftgekühlte Brauereikühler.

Luftgekühlter Niedertemperaturkühler 

Wassergekühlter Niedertemperaturkühler

Installation eines luftgekühlten Niedertemperaturkühlers

Installation eines luftgekühlten Niedertemperaturkühlers

Sollten Sie sich für einen luftgekühlten oder wassergekühlten Niedertemperaturkühler entscheiden? Kontaktieren Sie uns, wenn Sie Hilfe bei der Ermittlung der besten Lösung für Sie benötigen.

Was ist der Unterschied zwischen einem Niedertemperatur-Scrollkühler und einem Niedertemperatur-Schraubenkühler?

Niedertemperatur-Scrollkühler                                Niedertemperatur-Schraubenkühler

▪ 1 PS-60 PS                                                                Über 60 PS

▪ Danfoss/Panasonic Scroll-Kompressor                            Hanbell/Bitzer-Schraubenkompressor

▪Gebaut mit Wassertank und Wasserpumpe                            Ohne Wassertank und Wasserpumpe

Luftgekühlter Glykol-Scroll-Kühler

 Luftgekühlter Glykol-Schraubenkühler

Warum wird Glykol zum Kühlen verwendet?

Das am häufigsten verwendete Kühlmittel in einer Kältemaschine ist Wasser oder eine Wasser-Glykol-Mischung. Kühlmittel auf Glykolbasis bestehen entweder aus Ethylenglykol oder Propylenglykol. Der Hauptvorteil von Glykol-Kühlmitteln sind ihre Frostschutzeigenschaften. Reines Wasser gefriert bei 0 °C, während 30 %iges Ethylenglykol bei -14 °C gefriert. Der niedrige Gefrierpunkt von Glykolmischungen macht sie ideal zum Kühlen von Gegenständen, deren Temperatur unter dem Gefrierpunkt von Wasser liegt. Obwohl Glykol eine geringere Wärmekapazität als Wasser hat (jedes Kilogramm Glykol lässt sich leichter erhitzen als ein Kilogramm Wasser), ermöglicht der hohe Temperaturunterschied, dass die Glykolmischung Wärme schneller abgibt als reines Wasser. Die Glykolmischungen eignen sich besser für Anwendungen, bei denen die Kältemaschine schnell viel Wärme abführen muss. Glykol bietet nicht nur hervorragende Wärmeübertragungsparameter, sondern hemmt auch das Algenwachstum in Wärmeübertragungsgeräten.

Vergleich der Eigenschaften von Ethylenglykol und Propylenglykol

Ethylenglykol und Propylenglykol

Wie funktioniert ein wassergekühlter Glykolkühler mit 50 PS und 40 Tonnen bei -10 °C?

Ein Glykolkühler besteht aus einer Kühlkomponente und Rohren, die ein Wasser-Glykol-Gemisch als Kühlmittel enthalten. Gekühlte Flüssigkeit aus der Kühleinheit wird durch die Rohrleitungen geleitet, die mit einem Wärmetauscher verbunden sind, der einen beheizten Prozess umgibt. Nach der Aufnahme der Wärme aus dem zugehörigen Prozess wird das heiße Kühlmittel zum Kühlen zur Kühleinheit zurückgeführt, woraufhin der Prozess wiederholt wird.

Ein Glykolkühler besteht aus einem Kompressor, einem Verdampfer, einem Kondensator, einem Drosselelement und einem elektrischen Steuersystem. Sehen wir uns an, was das Funktionsprinzip eines Glykolkühlers ist:

Funktionsprinzip des Glykolkühlers

Das zu verwendende Verhältnis von Wasser zu Glykol

Es ist wichtig, das richtige Verhältnis von Glykol zu Wasser im Kühlsystem zu verwenden, abhängig von der kältesten Temperatur, die Sie während des Betriebs benötigen, da zu wenig Glykol dazu führen kann, dass das System einfriert, möglicherweise Rohre platzen und sogar der Verdampfer des Kühlers zerstört wird, was sogar zu Schäden führen kann Glykol-Kühler, während zu viel Glykol in einem Kühlsystem zu einem ineffizienten System führt.

Aber welches ist das beste Verhältnis für Glykol- und Wassermischungen? Nachfolgend sehen Sie das Glykolverhältnis der Glykol- und Wassermischungen für den Glykolkühler in Ihrem Kühlprozess:

Für welche Anwendungen kann ein Niedertemperatur-Glykolkühler verwendet werden?

Bei einem Glykolkühler handelt es sich um eine spezielle Art von Kühlsystem, das zum Kühlen einer Vielzahl von Flüssigkeiten und anderen industriellen Anwendungen verwendet wird.

Durch den Einsatz eines Glykolkühlers können Sie die für Ihre industrielle Nutzung benötigte niedrige Temperatur erreichen.

Glykolkühler werden am häufigsten in den folgenden Branchen eingesetzt:

10.1 Brauereien

In Brauereien wird der Glykolkühler zum Kühlen der Würze, zur Steuerung der Gärung, in Schnellkühlgefäßen, zur Vorverpackung und zur Produktlagerung eingesetzt.

Glykolkühler für Brauereien

10.2 Weingüter

Glykolkühler werden häufig im Fermentationsprozess, zur Kältestabilisierung und zur Raumkühlung eingesetzt.

Glykolkühler für Weingüter

10.3 Apfelweinmühlen

Die Gärungskontrolle erfordert eine kritische Kontrolle der Wassertemperatur. Mit einem Glykolkühler können Saft und Milch kalt gekühlt und das Endprodukt kalt gelagert werden.

 Glykolkühler für Apfelweinmühlen

10.4 Brennereien

Während des Fermentationsprozesses sorgt der Glykolkühler für eine gleichmäßige Kühlmittelzirkulation zwischen Destillationstanks und Destillierapparaten zur Wärmeabfuhr.

Glykolkühler für Brennereien

10.5 Lebensmittelindustrie.

Glykolkühler können Kältemittel mit niedriger Temperatur bereitstellen, um die Sicherheit und gleichbleibende Qualität von Tiefkühlkost zu gewährleisten. Lebensmittelverarbeitende Unternehmen benötigen Tag für Tag eine Kühlung mit niedriger Temperatur.

Glykolkühler für die Lebensmittelindustrie

10.6 Milchprodukt

Ein ordnungsgemäß konzipierter Milchglykolkühler kann die Milch sehr schnell abkühlen, um die Milchtemperaturen (und das Bakterienwachstum) beim Transport vom Melkstand in den isolierten Tank unter Kontrolle zu halten.

Glykolkühler für Milchprodukte

Benötigen Sie eine Glykol-Kältemaschine für eine hier nicht aufgeführte Anwendung? Kontaktieren Sie uns und wir erstellen eine kostengünstige Lösung, die genau auf Ihre Anforderungen zugeschnitten ist.

Wie kann ich den richtigen 50 PS 40 Tonnen wassergekühlten Glykolkühler -10 °C für Ihre Anwendung auswählen?

Es gibt vier wichtige Kühlerspezifikationen, die Sie berücksichtigen müssen, wenn Sie einen Kühler für Ihre Anwendung auswählen: die Kühlkapazität des Kühlers, die für den Betrieb erforderliche Spannung, die zugehörige Pumpenleistung und Durchflussrate (kontaktieren Sie uns für eine individuelle Auswahl), das Kältemittel und den Verdampfer Typ.

11.1 Luftgekühlter Glykolkühler oder wassergekühlter Glykolkühler

Es gibt zwei Arten von Glykolkühlern: Der eine ist luftgekühlt, der andere wassergekühlt.

Luftgekühlte Glykol-ScrollkühlerVerwenden Sie Aluminiumlamellen und Lüfter als Kondensatoren, ähnlich den „Kühlern“ in einem Auto. Sie verwenden einen Lüfter, um Luft durch die Kältemittelschlange zu drücken. Sofern sie nicht speziell für hohe Umgebungsbedingungen ausgelegt sind, müssen luftgekühlte Kondensatoren bei einer Umgebungstemperatur von 45 °C oder weniger effektiv funktionieren.

Wassergekühlter Glykol-ScrollkühlerVerwenden Sie Rohrbündel als Kondensatoren. Die Wärme gelangt aus dem Kältemitteldampf in das Kondensatorwasser. Das warme Kondensatorwasser wird dann zum Wasserkühlturm gepumpt, wo die Prozesswärme schließlich an die Atmosphäre abgegeben wird.

11.2 Berechnen Sie die richtige Kühlleistung für den Kühler

Eine der am häufigsten gestellten Fragen ist die Frage, wie wir die Kühlleistung von Kältemaschinen ermitteln können.  Wir verwenden KW, Tonnen, But/h, Kcal/h, um die Kühlleistung des Kühlers auszuwählen:1 KW=860 kcal/h ;  1 TONNE = 3,517 KW;  1 kW = 3412 Btu/h;

Es gibt auch eine Formel zur Berechnung der Kühlleistung eines Kühlers:

Kühlleistung (kW) = Durchflussrate (m3/h) * Temperaturänderung (T1-T2)/0,86

Wärmelast = C (spezifische Wärme) * M (Qualitätsleistung pro Stunde) * Temperaturänderung (T1-T2)

Überdimensionieren Sie den Kühler um 20 %. Ideale Größe in kW = kW x 1,2

Notiert: T1: Eingangswassertemperatur (℃)      T2: Erforderliche Kaltwassertemperatur (℃)

Welche Kühlergröße ist beispielsweise erforderlich, um 10 m³ Wasser in 1 Stunde von 35 °C auf 15 °C abzukühlen?

Temperaturdifferenz = 35℃-15℃=20℃

Wasserdurchflussrate = 10 m³/Stunde

Kühlleistung in KW = 10 x 20 ÷ 0,86 = 232 KW

Den Kühler überdimensionieren = 232 x 1,2 = 278,4 kW

Für den Kühler sind 278,4 kW Kühlleistung erforderlich.

11.3 Leistung

Verschiedene Länder und Regionen haben unterschiedliche Standards für Industriestrom, die gängigen Stromversorgungen sind es208–230 V, 380–420 V, 440–480 V, 50 Hz oder 60 Hz, 3phasig.

Auf den Philippinen beträgt die Stromversorgung 220 V, 60 Hz, 3 PH, 380 V, 60 Hz, 3 PH, 460 V, 60 Hz, 3 PH;

In Singapur und Malaysia beträgt die Stromversorgung 415 V, 50 Hz, 3 PH.

In Mexiko beträgt die Stromversorgung 220 V, 60 Hz, 3 PH.

In den USA beträgt die Stromversorgung 208 V 60 Hz 3 PH; 575 V 60 Hz 3 PH; 480 V 60 Hz 3 PH usw

11.4 Wasserpumpe

Wenn Sie sich für die Kapazität/Tonnage des Kühlers entscheiden, empfehlen wir Ihnen die passende Pumpe in kW, wobei die Standardwasserpumpe etwa 2 bar hat. Wenn Sie einen höheren Wasserdruck benötigen, kontaktieren Sie uns bitte bei Ihrer Anfrage.

11.5 Kältemittel

R22, R410A, R407C, R404A, R134A sind optionale Optionen.

R22: gute Kühlwirkung, aber R22 gilt als starkes Treibhausgas und ist daher in den meisten Ländern verboten.

R410A: umweltfreundlich, R-410A hat R-22 als bevorzugtes Kältemittel für den Einsatz in privaten und gewerblichen Klimaanlagen in Japan, Europa und den Vereinigten Staaten abgelöst. R-410A arbeitet bei höheren Drücken als andere Kältemittel.

R407C: ein guter Ersatz für R22, gute Kühlwirkung.

R404A: geeignet für Anwendungen, die niedrige Temperaturen erfordern (unter -10 °C).

R134A: ein nicht brennbares Gas, das hauptsächlich als „Hochtemperatur“-Kältemittel verwendet wird und für luftgekühlte Kältemaschinen geeignet ist, die bei einer hohen Umgebungstemperatur über 50 °C arbeiten.

11.6 Verdampfer auswählen

Kältemaschinen verfügen im Allgemeinen über zwei Arten von Verdampfern: einenSpule im Wassertankverdampfer,der andere istRohrbündelverdampfer.

Spulen- und Tankverdampfer, der für eine bequemere Nutzung über einen integrierten Wasserspeichertank verfügt, sodass keine zusätzlichen Puffertanks erforderlich sind. Dies ist auch unser Standardverdampfer für den Kühler. Wenn Sie keinen Puffertank haben, verwenden wir einfach diesen Verdampfer für Ihren Kühler.

Rohrbündelverdampfer,

Für den Anschluss ist ein zusätzlicher Wasserpufferspeicher erforderlich.

Versandart des Niedertemperaturkühlers

Als professioneller Lieferant und Exporteur von Niedertemperatur-Glykolkühlern verfügen wir über einen eigenen Spediteur, der den Versand organisiert. Unsere Kühlmaschine ist mit einer Sperrholzverpackung ausgestattet, die Schäden während des Transports verhindert und den Exportstandards entspricht. Es gibt drei Möglichkeiten, Ihre Kühleinheit zu liefern:

1. Per Flugzeug versenden: Da der Kühler über einen Kompressor, eine Wasserpumpe und Ventilatoren verfügt, ist das komprimierte Kältemittel und Öl im Kompressor ein gefährlicher Gegenstand mit Explosionsgefahr. Daher muss das komprimierte Kältemittel vor dem Transport freigesetzt werden. (Wenn Sie sich für diese Versandart entscheiden, bedeutet dies, dass der Wasserkühler kein Kältemittel enthält. Nachdem die Maschine an Ihrem Bestimmungsort angekommen ist, müssen Sie das Kältemittel von örtlichen Fachleuten nachfüllen. Die Fluggesellschaft fordert uns außerdem auf, zahlreiche Dokumente vorzulegen, um zu beweisen, dass es sich bei dem Kühler nicht um ein gefährliches Produkt handelt Die Frachtkosten auf dem Luftweg sind sehr hoch und können höher sein als die Kosten für die Kühlung. Daher ist die Lieferung per Luftfracht für unseren Kunden nicht die empfohlene Transportart.

2. Schiff auf dem Seeweg: Die Transportzeit ist länger als auf dem Luftweg, aber die Frachtkosten sind günstig und es ist nicht erforderlich, Kältemittel nachzufüllen, nachdem die Ausrüstung am Zielort angekommen ist. Diese Versandart ist für Sie die am besten geeignete Transportart zur Lieferung an Ihren örtlichen Hafen.

3.Wenn Sie bei Ihrem anderen Lieferanten in China über einen eigenen Versandcontainer verfügen, können wir Ihnen bei der Lieferung der Kühlmaschine an Ihren Lieferanten in jeder Stadt Chinas helfen.
