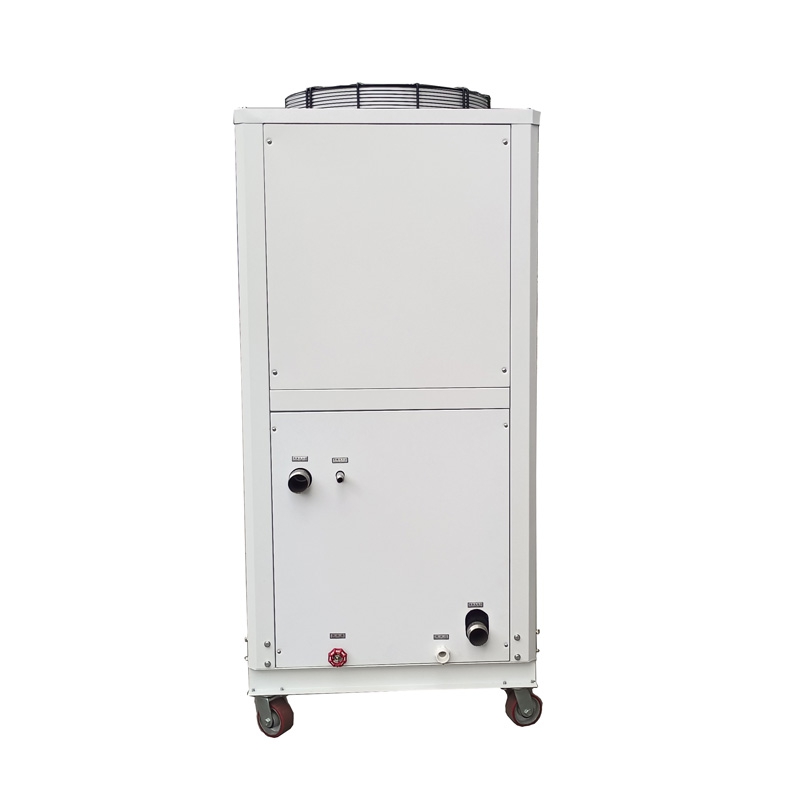

15 Tonnen luftgekühlter explosionsgeschützter Kühler für gefährliche Prozesse
  • 15 Tonnen luftgekühlter explosionsgeschützter Kühler für gefährliche Prozesse15 Tonnen luftgekühlter explosionsgeschützter Kühler für gefährliche Prozesse
  • 15 Tonnen luftgekühlter explosionsgeschützter Kühler für gefährliche Prozesse15 Tonnen luftgekühlter explosionsgeschützter Kühler für gefährliche Prozesse
  • 15 Tonnen luftgekühlter explosionsgeschützter Kühler für gefährliche Prozesse15 Tonnen luftgekühlter explosionsgeschützter Kühler für gefährliche Prozesse

15 Tonnen luftgekühlter explosionsgeschützter Kühler für gefährliche Prozesse

Tongwei ist seit mehr als 15 Jahren ein professioneller Hersteller und Lieferant von explosionsgeschützten 15-Tonnen-Luftkühlern für gefährliche Prozesse in China. Dieser explosionsgeschützte luftgekühlte 15-Tonnen-Kühler ist für raue und gefährliche Umgebungen konzipiert und für anspruchsvolle Anwendungen wie Lebensmittel, Pharmazie, Biotechnologie, Chemie, Nuklearwissenschaft, Labore usw. konzipiert. Wir bieten Kältemaschinenoptionen in verschiedenen Kapazitäten an, um den Anforderungen Ihrer Anlage gerecht zu werden, und freuen uns darauf, Ihr langfristiger Lieferant kundenspezifischer explosionsgeschützter Kältemaschinen in China zu werden.

Kühlermodell: TW-20AD
Kühlleistung: 59,08 kW (50805 kcal/h) bei 50 Hz / 69,12 kW (59442 kcal/h) bei 60 Hz
Kältemittel: R22/R407c/R410a/R134A/R404a
Stromversorgung: 380 V/50 Hz/3 PH (Standard) / 208–480 V/60 Hz/3 PH (kundenspezifisch)
Kompressormarke: Panasonic/Danfoss Scrollkompressor
Verdampfertyp: Spule im SS-Wassertank (Standard) / Rohrbündel (kundenspezifisch)
Hinweis: Lüfter, Wasserpumpe und Schaltkasten sind explosionsgeschützt

Anfrage absenden

Produktbeschreibung


15 Tonnen luftgekühlter gefährlicher Prozess- und explosionsgeschützter Kühler

Tongwei ist ein führender Hersteller und Lieferant von explosionsgeschützten 15-Tonnen-Luftkühlern für gefährliche Prozesse in China. Tongwei stellt verschiedene Arten von explosionsgeschützten Kühlern her: explosionsgeschützte Luft-Kondensationskühler und explosionsgeschützte Wasser-Kondensationskühler. Beide verfügen über eine verstärkte Konstruktion, um ihre Komponenten vor brennbaren Umgebungsmaterialien zu schützen, die eine Explosion verursachen könnten.


Der luftgekühlte, explosionsgeschützte 15-Tonnen-Kühler für gefährliche Prozesse hat eine Kühlleistung von etwa 60 kW und verwendet eine explosionsgeschützte Wasserpumpe, einen Lüfter und einen Schaltkasten, der zwei mehrstufige hermetische Scrollkompressoren mit 10 PS und dem Kältemittel R410A/R407C umfasst. Das Kältemittel ist ein nicht abbauendes Ozongas und gilt als umweltfreundlich.


Tongwei ist der zuverlässige Hersteller und Lieferant von kundenspezifischen explosionsgeschützten Kühlern in China. Mit mehr als 15 Jahren Erfahrung in der Kältetechnik garantieren wir die Produktion von Industriekühlern bester Qualität mit erstaunlichen Spezifikationen und hervorragenden Garantieangeboten.

Luftgekühlter explosionsgeschützter Kühler


15 Tonnen luftgekühlter explosionsgeschützter Kühler für gefährliche Prozesse Technische Spezifikation MODELL: TW-20AD

Modell

TW-20AD

Nennkühlleistung

KW

50 Hz

59.08

60 Hz

69.12

Tonne

50 Hz

16.80

60 Hz

19.65

Temperaturbereich für gekühltes Wasser

5~35

Maximaler Stromverbrauch

kw

18.8

Volle Ladung

Ampere

52.7

Energiequelle



3PH-380V-50HZ (Standard)

3PH-220-480V-60 Hz(Maßgeschneidert)

Kältemittel

Typ



R22/R407C/R410A/R134A

Kontrolle



Externer Ausgleich des thermischen Expansionsventils

Kompressor

Typ



Hermetischer Spiraltyp

Leistung

kw

7,5*2

MENGE.

Einheit

2

Kondensator

Typ



Effiziente Kupferhülse mit Aluminiumrippen + geräuscharmer Außenrotorlüfter

Luftvolumen

m3/h

20000

Lüftermotor

kw

0,78*2

Verdampfer

Typ



Spule im Wassertankverdampfer(Standard)

Rohrbündelverdampfer(Maßgeschneidert)

Kühlwasserdurchflussmenge

m3/h

10.16

Tankvolumen

L

280

Einlass- und Auslassanschluss (BSP)

Zoll

                             2-1/2''

Wasserpumpe

Leistung

kw

                            2.2

Wasserfluss

M3/h

                           25.2

Maximaler Druck

Bar

                            2

Sicherheitsausrüstungen

Überhitzungsschutz des Kompressors, Überstromschutz, Hoch- und Niederdruckschutz, Übertemperaturschutz, Verkehrsschutz, Phasenfolge-/Phasenverlustschutz, Unterniveauschutz, Frostschutz

Abmessungen

mm

2030*960*2020

Gewicht

kg

660


Warum explosionsgeschützte Kältemaschinen so wichtig sind

Um die Sicherheit von Mitarbeitern und Einrichtungen zu schützen, ist die Reduzierung der Explosionswahrscheinlichkeit das vorrangige Ziel eines jeden Unternehmensinhabers. Manche Arbeitsplätze sind gefährlicher als andere. Reduzieren Sie das Risiko, dass Funken von der Kältemaschine explosive oder brennbare Materialien entzünden könnten, weshalb explosionsgeschützte Kältemaschinen in vielen Branchen eine Sicherheitsanforderung sind. Obwohl der Preis aller explosionsgeschützten Geräte hoch ist, sind die Kosten weitaus geringer als der Verlust an Menschenleben, der durch Industrieunfälle aufgrund der Verwendung falscher Maschinen verursacht wird.

Zusätzlich zu den Sicherheitsbedenken sind an vielen Standorten, an denen sich brennbare Materialien in der Luft befinden, explosionsgeschützte Kältemaschinen gesetzlich vorgeschrieben. Neben der Gefahr der Entzündung brennbarer Stoffe kann die Nichtbeachtung zu enormen Emissionen führen.


Wie funktioniert ein luftgekühlter explosionsgeschützter 15-Tonnen-Kühler für gefährliche Prozesse?

Es gibt viele Arten von explosionsgeschützten Kältemaschinen, und ihre Funktionsweise hängt von den verwendeten Komponenten ab. Es gibt beispielsweise Schrauben- und Scrollkompressoren, luftgekühlte und wassergekühlte Kondensatoren. Die Komponenten des Kältesystems sind nicht explosionsgeschützt. Das Design des gesamten Systems. Diese Komponenten bestimmen jedoch die endgültige Effizienz des Kühlers und die Temperaturen, die er erreichen kann. Nutzen Sie diese Informationen, wenn Sie einen Kühler für Ihren Arbeitsplatz auswählen.


Kurz gesagt, die meisten Kältemaschinen funktionieren auf die gleiche Weise, indem sie kontinuierlich Kältemittel mit der gewünschten Temperatur zum kalten Ende des Verdampfers strömen lassen. Der Kühler pumpt dann die gekühlte Flüssigkeit durch den Prozess, um die Wärme von der Anlage abzuleiten und sie zurück zur Rücklaufseite zu leiten. Der von uns ausgewählte Kältemaschinenbereich liegt zwischen -60 °F und 30 °F. Wenn Sie spezielle Anforderungen an die Kühlung der Kältemaschine haben, kontaktieren Sie uns bitte.


Das Kältemittel startet den Prozess in einer Mischung aus Flüssigkeit und Gas. Das Gas und die Flüssigkeit gelangen in den Verdampfer, wo die Wärme das Kältemittel in ein Niederdruckgas umwandelt. Dieses Gas gelangt in einen Kompressor, der das Gas mit einer von mehreren Methoden auf einen Hochdruckzustand komprimiert. Dieses Gas gelangt zum Kondensator, der das Kältemittel mit Wasser oder Luft kühlen kann. In einem Kondensator gibt das Kühlmittel Wärme ab und kondensiert zu einer Flüssigkeit. Wenn die Flüssigkeit beim Durchgang durch das Expansionsventil unter hohem Druck steht, steuert das Expansionsventil, wie viel gekühltes Kältemittel in den Verdampfer gelangt, und startet den Zyklus erneut.

Luftgekühlte explosionsgeschützte Kältemaschineninstallation


Wassergekühlte, explosionsgeschützte Kältemaschineninstallation


Arten explosionsgeschützter Kältemaschinen

Wir bieten explosionsgeschützte Kältemaschinen von 1/2 bis 200 Tonnen zur Kühlung aller Größen in Ihrer Anwendung an. Erfahren Sie mehr über unseren explosionsgeschützten Kühler.


Explosionsgeschützter Scroll-Kühler

Unsere explosionsgeschützten Ein-, Zwei- und Mehrkreis-Scroll-Kühler sind mit Scroll-Kompressor erhältlich, einer branchenführenden und langlebigen Lösung.

▪ Luft- und wassergekühlter Scroll

▪ 1 – 60 PS (1 kW – 200 kW)

▪ Ein-, zwei- oder mehrkreisig (drei oder vier)

▪ Scrollkompressor von Panasonic oder Danfoss


Explosionsgeschützter, luftgekühlter Scroll-Kühler mit 4 PS


30 PS wassergekühlter, explosionsgeschützter Spiralkühler


Explosionsgeschützter Schraubenkühler

Unsere explosionsgeschützten Ein- oder Zweikreis-Schraubenkühler verfügen über Hanbell- oder Bizter-Schraubenkompressoren für langanhaltende Leistung und Zuverlässigkeit.

▪ Luft- und wassergekühlt

▪ 60 - 300 PS (200KW-1500KW)

▪ Ein- oder zweikreisig



90 PS wassergekühlter, explosionsgeschützter Schraubenkühler 


Was sind die Hauptkomponenten eines explosionsgeschützten Kühlers?

5.1 Kompressor

Der Kompressor ist der wichtigste Antrieb in explosionsgeschützten Kältemaschinen, da er Druckschwankungen erzeugt, um das Kältemittel umzurühren.


Von 1/2 PS (1/2 Tonne) bis 60 PS (5oTonne) Brauereikühler, der mit istPanasonicoderScrollkompressor der Marke Danfoss ,

Über 60 PS (50 Tonnen) explosionsgeschützter Kühler, der mit ausgestattet istHanbelloderBitzer brand Screw compressor ,

Diese Markenkompressoren zeichnen sich durch hohe Kühleffizienz, geringe Geräuschentwicklung, Energieeinsparung, Umweltschutz und Langlebigkeit sowie Sicherheit und Stabilität aus.

Panasonic-Kompressor


Danfoss-Kompressor


5.2 Verdampfer

Der Verdampfer ist ein entscheidender Bestandteil explosionsgeschützter Kältemaschinen, da er für die Wärmeentnahme aus der zu kühlenden Flüssigkeit verantwortlich ist. Er befindet sich zwischen dem Kompressor und dem Expansionsventil. Es gibt drei Arten von Verdampfern: Rohrschlangenverdampfer im Wassertank, Rohrbündelverdampfer und Plattenverdampfer aus Edelstahl 304SS.

Spule im SS-Wassertankverdampfer


Rohrbündelverdampfer


5.3 Wasserpumpe

Die Wasserpumpe für den explosionsgeschützten Kühler ist explosionsgeschützt.

Explosionsgeschützte Wasserpumpe


5.4 Kondensator

Der Kondensator für luftgekühlte Explosionskühler ist mit effizienten Kreuznahtrippen und Kupferrohren mit Innengewinde für eine hohe Wärmeaustauscheffizienz und gute Stabilität ausgestattet. Der Ventilator oben auf dem explosionsgeschützten Kühler ist ebenfalls explosionsgeschützt.



Aluminium-Lamellen- und Lüfterkondensator für explosionsgeschützten Kühler


Der Kondensator für wassergekühlte explosionsgeschützte Kühler besteht aus einem Rohrbündel, wobei die inneren Kupferrohre mit einem Außengewindeprägeverfahren versehen sind. Diese Konstruktion verbessert effektiv die Wärmeaustauscheffizienz zwischen Kältemittel und Wasser während des Prozesses. Im Vergleich zu herkömmlichen glatten Kupferrohren vergrößert das Außengewindeprägeverfahren die Oberfläche der Kupferrohre, wodurch die Kontaktfläche für den Wärmeaustausch vergrößert und die Wärmeleitfähigkeit des Kondensators verbessert wird. Durch dieses Optimierungsdesign kann der Kondensator des wassergekühlten Kühlers die Wärme schneller und gleichmäßiger vom Kältemittel auf das Wasser übertragen, sodass das Wasser die Wärme abführen kann.

Rohrbündelkondensator für wassergekühlten, explosionsgeschützten Kühler


5.5 Elektrokasten

Der Schaltkasten für den Kühler ist ebenfalls explosionsgeschützt.

Explosionsgeschützter Elektrokasten


6.Was sind die Anwendungen eines luftgekühlten explosionsgeschützten 15-Tonnen-Kühlers für gefährliche Prozesse?

Wir statten unsere explosionsgeschützten Kältemaschinen mit zusätzlichen Funktionen und robusten Materialien aus, um einen zuverlässigen Betrieb in kritischen Anwendungen über viele Jahre hinweg zu gewährleisten. Von der Nuklearwissenschaft bis hin zu Kunststoffen und Gummi werden kundenspezifische explosionsgeschützte Kältemaschinen in vielen Anwendungen eingesetzt und schützen Ihre Mitarbeiter und Einrichtungen. Explosionsgeschützte Kältemaschinen haben eine Vielzahl von Anwendungen, bei denen Kühlung und Schutz vor jeder Art von Explosion erforderlich sind, darunter die folgenden:


Chemieanlagen

In Chemiefabriken können potenziell brennbare Stoffe erzeugt oder gelagert werden. Auch in Lagerräumen benötigt die Anlage explosionsgeschützte Geräte.


Petrochemische Anlagen

Um eine petrochemische Anlage von einer Ölraffinerie zu unterscheiden, stellt erstere Substanzen aus Erdöl her, während letztere Rohöl raffiniert. Beide befassen sich mit Gefahrstoffen. Die Beliebtheit vieler Petrochemikalien wie Benzin ist zum Teil auf ihre Entflammbarkeit zurückzuführen. Dieselben Eigenschaften stellen auch für petrochemische Anlagen ein Brandrisiko dar.


Kühlen brennbarer Flüssigkeiten

Brennbare Flüssigkeiten geben häufig gefährliche Dämpfe ab. Diese Dämpfe machen Kältemaschinen und andere Geräte im erforderlichen Raum explosionssicher. Wenn die Flüssigkeit versiegelt bleibt, ist für den Bereich nur zugelassene Ausrüstung der Klasse I, Division 2 erforderlich.


Raffinerien

Bei der petrochemischen Raffination ist bei allen verwendeten Materialien äußerste Vorsicht geboten. In Raffinerien erzeugte brennbare Gase erfordern explosionsgeschützte Kältemaschinen der Klasse 1.


Proben- oder Prozessanalysatoren

Mithilfe von Proben- oder Prozessanalysatoren können Mitarbeiter die chemische Zusammensetzung verschiedener Substanzen identifizieren. Explosionsschutz im Probenanalysebereich rettet Leben, da es sich bei den Komponenten um unbekannte und potenziell schädliche Elemente handelt.


Getreidespeicher

Mehl ist sehr brennbar. Fragen Sie jeden, der in der Nähe eines Getreidespeichers wohnt und Geschichten über die Explosionen gehört hat. Der Feinstaub in der Luft braucht nur einen kleinen Funken, um zu explodieren. Aus diesem Grund benötigen Silos und Getreidebehälter explosionsgeschützte Geräte.

Labore

Die Belüftung in Laboren ist für die Sicherheit und Gesundheit der Arbeitnehmer von entscheidender Bedeutung. Auch Brandschutz und Explosionsschutz sind wichtig. Überall dort, wo flüchtige, brennbare Dämpfe oder Gase vorhanden sind, sind spezielle elektrische Komponenten erforderlich, um Streufunken zu verhindern, die sich entzünden könnten.


Wie kann ich das richtige explosionsgeschützte Kühlsystem auswählen?

Bei der Auswahl eines Kühlers für Ihre Anwendung müssen Sie vier wichtige Spezifikationen des Kühlers berücksichtigen: die für den Betrieb erforderliche Spannung, die zugehörige Pumpenleistung und Durchflussrate (kontaktieren Sie uns für eine individuelle Auswahl), das Kältemittel und den Verdampfertyp.


7.1 Leistung

Verschiedene Länder und Regionen haben unterschiedliche Standards für Industriestrom, die gängigen Stromversorgungen sind es208–230 V, 380–420 V, 440–480 V, 50 Hz oder 60 Hz, 3phasig.

Auf den Philippinen beträgt die Stromversorgung 220 V, 60 Hz, 3 PH, 380 V, 60 Hz, 3 PH, 460 V, 60 Hz, 3 PH;

In Singapur und Malaysia beträgt die Stromversorgung 415 V, 50 Hz, 3 PH.

In Mexiko beträgt die Stromversorgung 220 V, 60 Hz, 3 PH.

In den USA beträgt die Stromversorgung 208 V 60 Hz 3 PH; 575 V 60 Hz 3 PH; 480 V 60 Hz 3 PH usw


7.2 Wasserpumpe

Wenn Sie sich für die Kapazität/Tonnage des Kühlers entscheiden, empfehlen wir Ihnen die passende Pumpe in kW, wobei die Standardwasserpumpe etwa 2 bar hat. Wenn Sie einen höheren Wasserdruck benötigen, kontaktieren Sie uns bitte bei Ihrer Anfrage.


7.3 Kältemittel

R22, R410A, R407C, R404A, R134A sind optionale Optionen.

R22: gute Kühlwirkung, aber R22 gilt als starkes Treibhausgas und ist daher in den meisten Ländern verboten.

R410A: umweltfreundlich, R-410A hat R-22 als bevorzugtes Kältemittel für den Einsatz in privaten und gewerblichen Klimaanlagen in Japan, Europa und den Vereinigten Staaten abgelöst. R-410A arbeitet bei höheren Drücken als andere Kältemittel.

R407C: ein guter Ersatz für R22, gute Kühlwirkung.

R404A: geeignet für Anwendungen, die niedrige Temperaturen erfordern (unter -10 °C).

R134A: ein nicht brennbares Gas, das hauptsächlich als „Hochtemperatur“-Kältemittel verwendet wird und für luftgekühlte Kältemaschinen geeignet ist, die bei einer hohen Umgebungstemperatur über 50 °C arbeiten.


7.4 Verdampfer auswählen

Kältemaschinen verfügen im Allgemeinen über zwei Arten von Verdampfern: einenSpule im Wassertankverdampfer,der andere istRohrbündelverdampfer.

Spulen- und Tankverdampfer, der für eine bequemere Nutzung über einen integrierten Wasserspeichertank verfügt, sodass keine zusätzlichen Puffertanks erforderlich sind. Dies ist auch unser Standardverdampfer für den Kühler. Wenn Sie keinen Puffertank haben, verwenden wir einfach diesen Verdampfer für Ihren Kühler.

Rohrbündelverdampfer, für dessen Anschluss ein zusätzlicher Wasserpuffertank erforderlich ist.

8. Versandart des explosionsgeschützten Kühlers

Als professioneller Lieferant und Exporteur von Wasserkühlern verfügen wir über einen eigenen Spediteur, der den Versand organisiert. Unsere Kühlmaschine ist mit einer Sperrholzverpackung ausgestattet, die Schäden während des Transports verhindert und den Exportstandards entspricht. Es gibt drei Möglichkeiten, Ihre Kühleinheit zu liefern:


1. Per Flugzeug versenden: Da der Kühler über einen Kompressor, eine Wasserpumpe und Ventilatoren verfügt, ist das komprimierte Kältemittel und Öl im Kompressor ein gefährlicher Gegenstand mit Explosionsgefahr. Daher muss das komprimierte Kältemittel vor dem Transport freigesetzt werden. (Wenn Sie sich für diese Versandart entscheiden, bedeutet dies, dass der Wasserkühler kein Kältemittel enthält. Nachdem die Maschine an Ihrem Bestimmungsort angekommen ist, müssen Sie das Kältemittel von örtlichen Fachleuten nachfüllen. Die Fluggesellschaft fordert uns außerdem auf, zahlreiche Dokumente vorzulegen, um zu beweisen, dass es sich bei dem Kühler nicht um ein gefährliches Produkt handelt Die Frachtkosten auf dem Luftweg sind sehr hoch und können höher sein als die Kosten für die Kühlung. Daher ist die Lieferung per Luftfracht für unseren Kunden nicht die empfohlene Transportart.


2. Schiff auf dem Seeweg: Die Transportzeit ist länger als auf dem Luftweg, aber die Frachtkosten sind günstig und es ist nicht erforderlich, Kältemittel nachzufüllen, nachdem die Ausrüstung am Zielort angekommen ist. Diese Versandart ist für Sie die am besten geeignete Transportart zur Lieferung an Ihren örtlichen Hafen.


3.Wenn Sie bei Ihrem anderen Lieferanten in China über einen eigenen Versandcontainer verfügen, können wir Ihnen bei der Lieferung der Kühlmaschine an Ihren Lieferanten in jeder Stadt Chinas helfen.


Warum sollten Sie Tongwei als Lieferanten für kundenspezifische Kältemaschinen wählen?

▪ Erfahrung, der Sie vertrauen können

Wir entwerfen und bauen seit über 15 Jahren Wasserkühler. Von luftgekühlten Kältemaschinen bis hin zu wassergekühlten Kältemaschinen und allem dazwischen haben wir Kältemaschinen für nahezu jede Branche und jede Anwendung gebaut.


▪ Schnelles Angebot

Holen Sie sich noch heute ein Angebot für Ihr Projekt ein! In der Regel erstellen wir innerhalb von 2 Stunden ein individuelles Angebot.


▪ Kundendienst rund um die Uhr

Glauben Sie, dass wir immer an Ihrer Seite sein werden. Egal, ob Sie eine Frage haben oder ein Angebot benötigen, es ist immer jemand da, der rund um die Uhr ans Telefon geht.


▪ Langlebige und zuverlässige Maschine

Unsere Produkte werden aus hochwertigen Materialien hergestellt und wir bieten eine wettbewerbsfähige Garantie auf alle Industriekühler.
