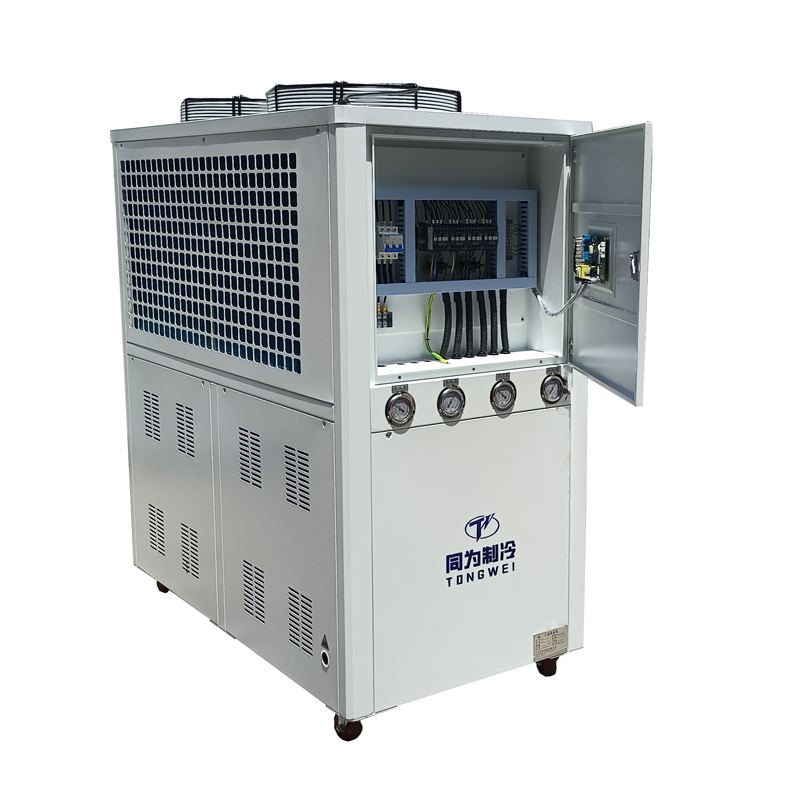

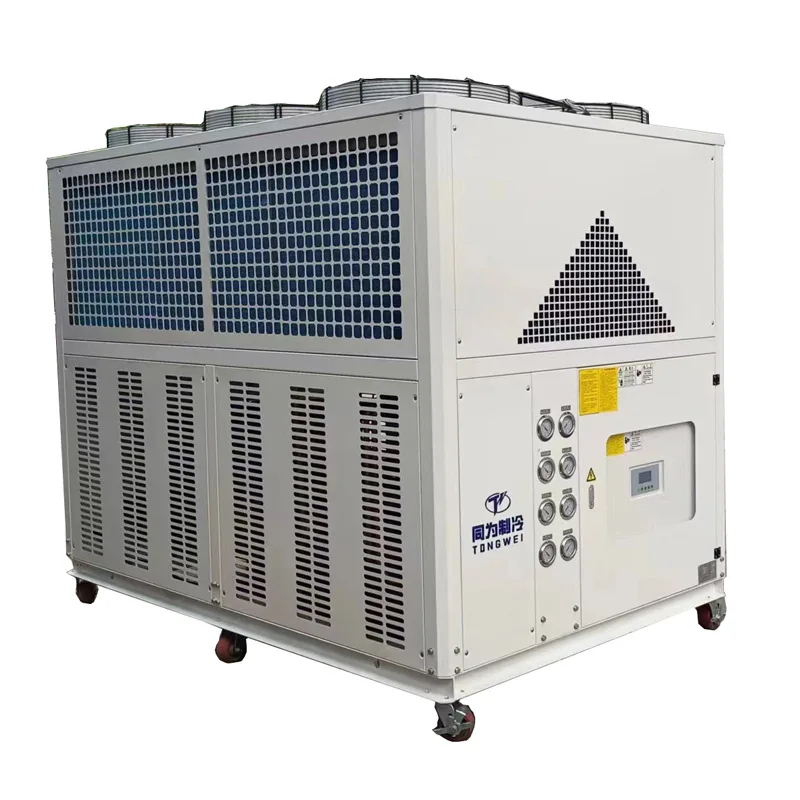

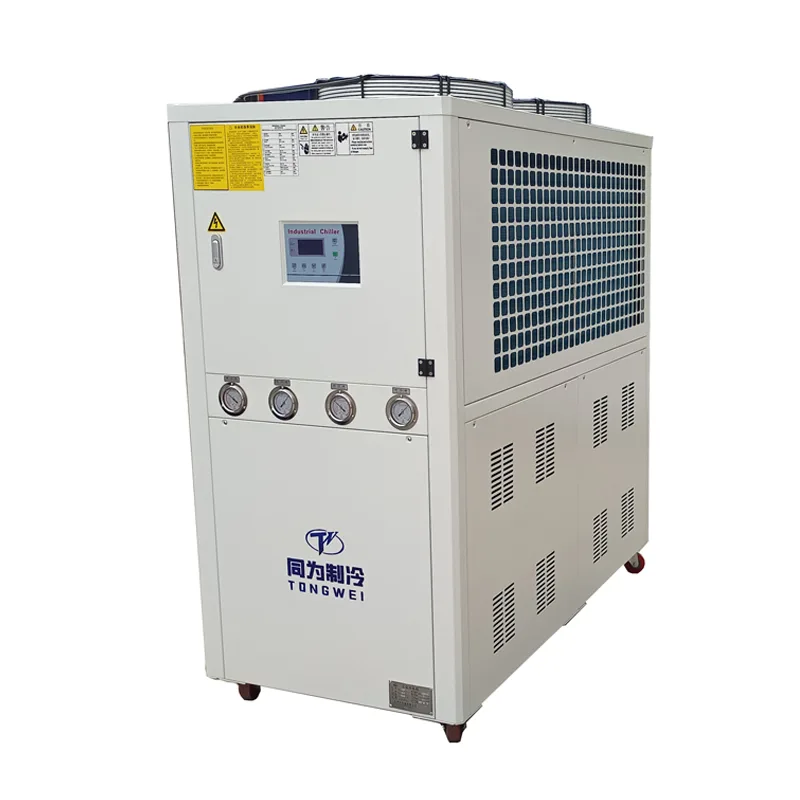

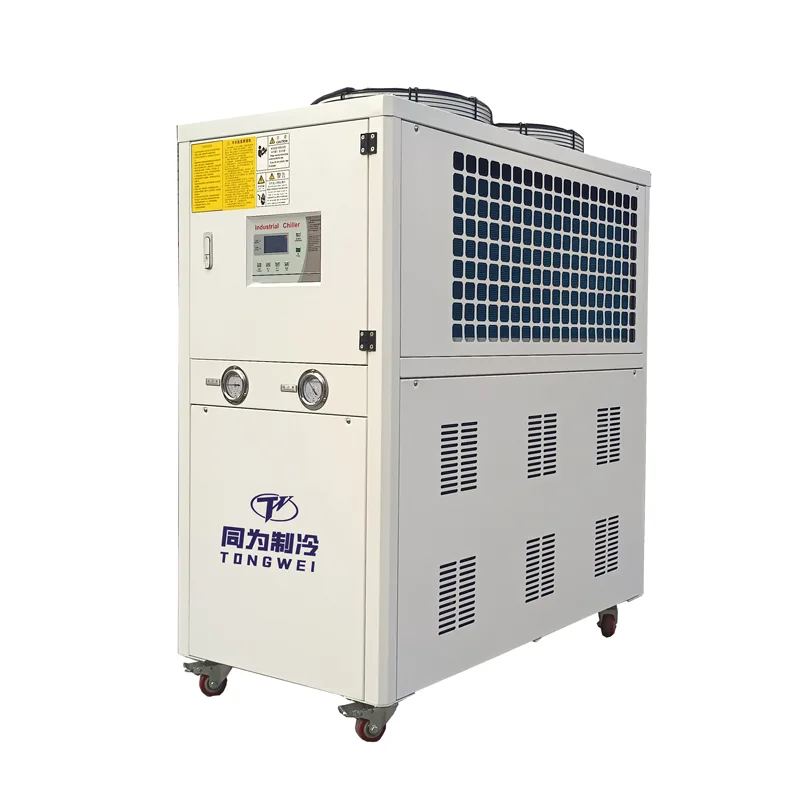

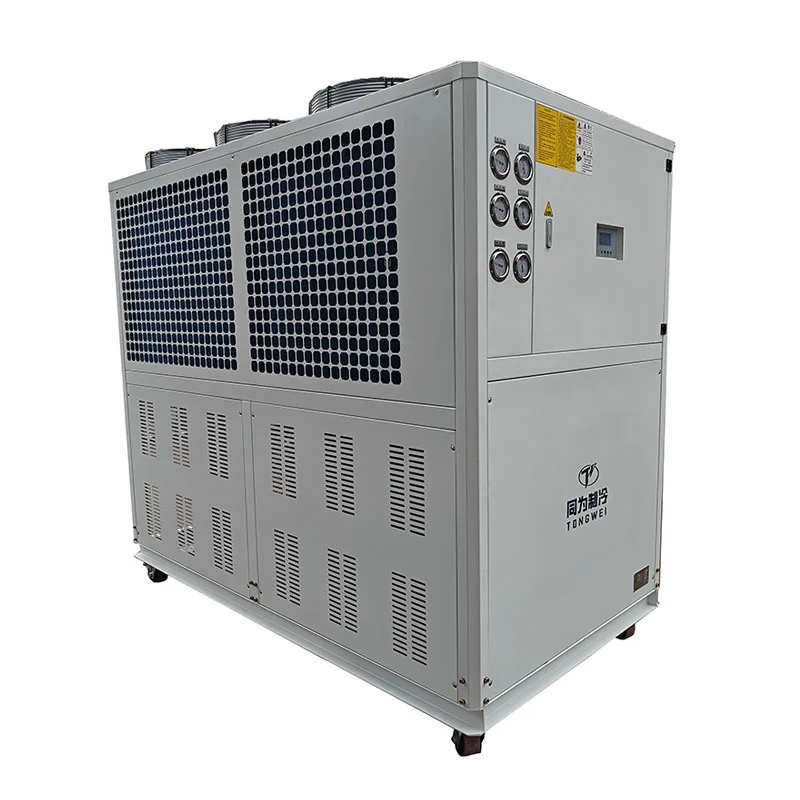

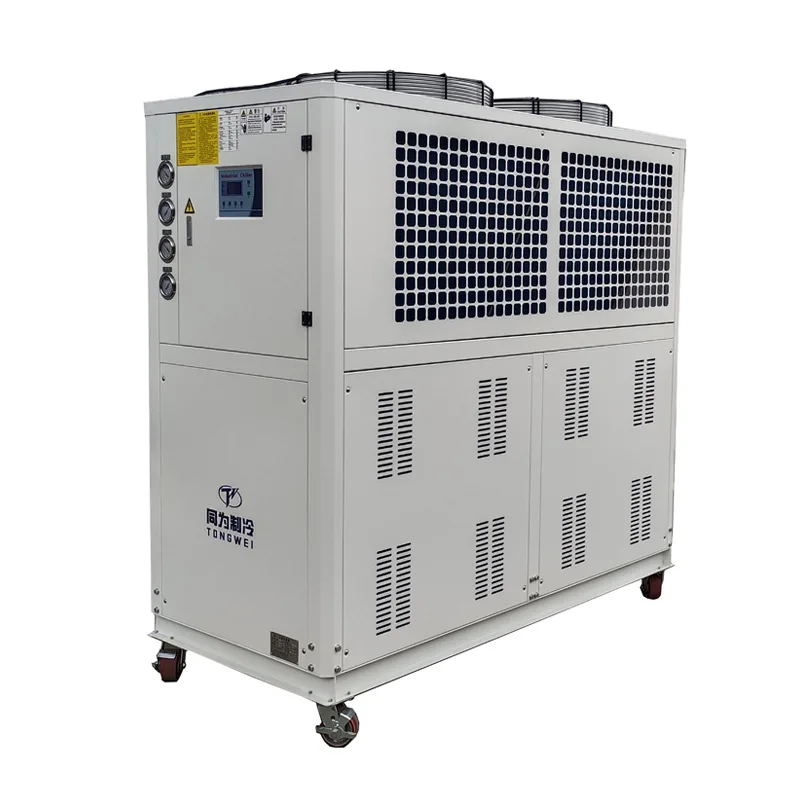

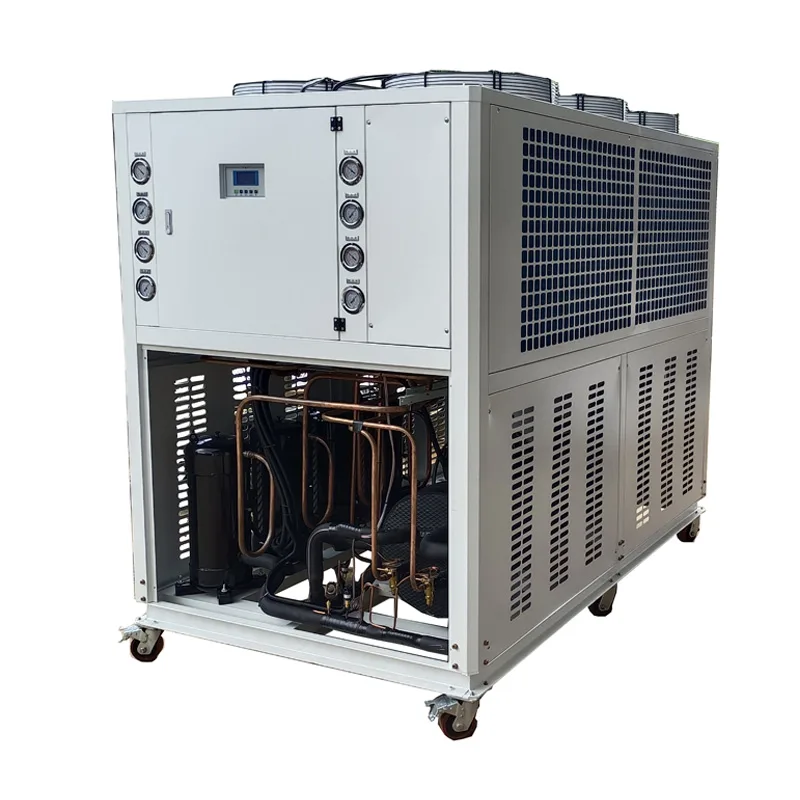

Luftgekühlter, kompakter Scroll-Kühler mit 10 PS

Der luftgekühlte 10-PS-Scrollkühler wird auch als 10-Tonnen- oder 35-kW-Industriewasserkühler bezeichnet. Diese Luftkühler leiten die Wärme aus dem System direkt an die Umgebungsluft ab. Sie verwenden Luftgebläse und Kondensatorschlangen, um eine höhere Kühlwirkung zu erzielen, die nicht an einen Wasserkühlturm im Freien angeschlossen werden muss, sodass Sie sich keine Gedanken über teure Wasser- und Kühlturmkosten machen müssen. Noch wichtiger ist, dass dieser luftgekühlte 10-PS-Scrollkühler die Erstinstallationskosten senkt.

Für eine effiziente Kühlung und Wärmeübertragung verwenden die luftgekühlten Scrollkühler Tongwei 10HP 10Ton Radialventilatoren. Diese Ventilatoren garantieren einen starken Luftstrom in den Kühlschlangen für maximale Kühlwirkung.

Darüber hinaus verfügen unsere verpackten luftgekühlten Scrollkühler über Kupferkondensatorschlangen. Diese Kühlschlangen sind korrosionsbeständig und garantieren eine 2-mal schnellere Wärmeübertragung als herkömmliche Aluminiumschlangen.  Diese Spulen verlängern die Lebensdauer des Kühlers, was die Gesamtbetriebskosten senkt und gleichzeitig eine effiziente Wärmeübertragung gewährleistet.

Wenn Sie auf der Suche nach luftgekühlten Spiralkühlern sind, die vollständig in unserem Tongwei-Werk in China montiert werden, dann ist dies das beste Design für Ihre Anwendungen in der Kunststoffindustrie, der Chemie-, Lebensmittel- oder Getränkeindustrie.

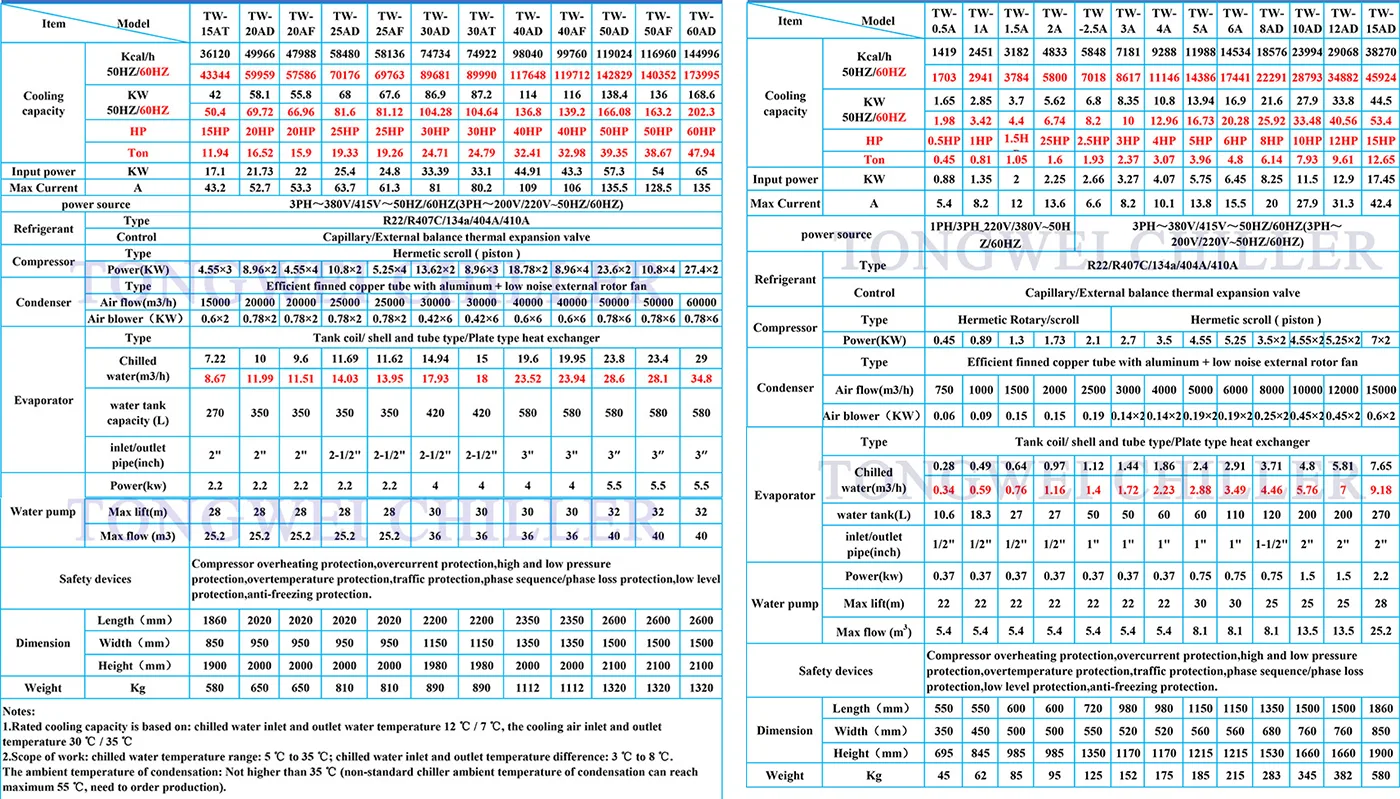

Technische Daten des luftgekühlten Scroll-Kühlers

Merkmale des luftgekühlten Scroll-Kühlers

»Luftgekühlte Standard-Scrollkühler mit Kühlkapazität von 1/2 bis 60 Tonnen

»Temperaturbereich von -25°C bis 25°C

»Temperaturregelung bis auf 0,5 °F

»SS-Spule im Wassertank, Rohrbündelverdampfer oder SS-Verdampfer mit gelöteter Platte optional. Der Plattenverdampfer bietet eine große Wärmeübertragungsfläche, einen geringen Kühlmitteldruckverlust und eine kompakte Bauweise.

»208–570 V, 60 Hz, 3-Phasen-Netzteil, angepasst an Kunden aus den USA, den Philippinen, Mexiko und Peru

»Umweltfreundliches Kältemittel R410A/R407c gewährleistet die Einhaltung globaler Umweltstandards.

»Gebaut mit Wasser und Wasserpumpe aus Edelstahl im Inneren

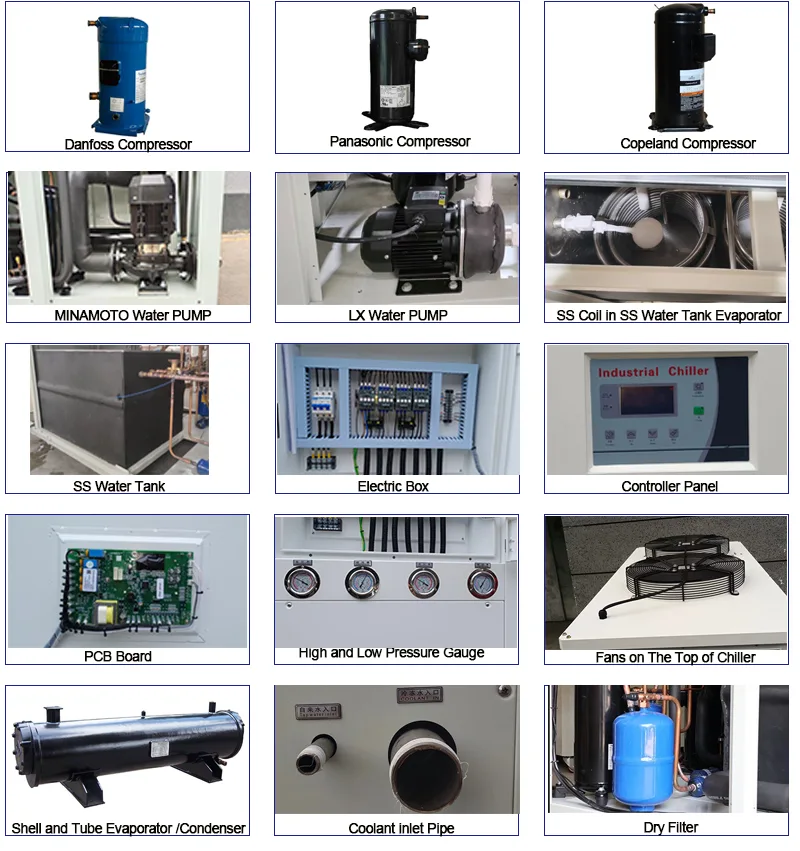

Ersatzteil für luftgekühlten Packaged Scroll Chiller

Wie kann ich den richtigen luftgekühlten Scroll-Kühler für Ihre Anwendung auswählen?

Bei der Auswahl eines luftgekühlten Scroll-Kühlers für Ihre Anwendung müssen Sie fünf wichtige Kühlerspezifikationen berücksichtigen: die Kühlkapazität des Kühlers, die für den Betrieb erforderliche Spannung, die zugehörige Pumpenleistung und Durchflussrate (kontaktieren Sie uns für eine individuelle Auswahl), das Kältemittel und den Verdampfertyp.

Berechnen Sie die richtige Kühlleistung für den Kühler

Eine der am häufigsten gestellten Fragen ist die Frage, wie wir die Kühlleistung von Kältemaschinen ermitteln können.  Wir verwenden KW, Tonnen, But/h, Kcal/h, um die Kühlleistung des Kühlers auszuwählen: 1 KW = 860 kcal/h;  1 TONNE = 3,517 KW;

1 kW = 3412 Btu/h;

Es gibt auch eine Formel zur Berechnung der Kühlleistung eines Kühlers:

Kühlleistung (kW) = Durchflussrate (m3/h) * Temperaturänderung (T1-T2)/0,86

Wärmelast = C (spezifische Wärme) * M (Qualitätsleistung pro Stunde) * Temperaturänderung (T1-T2)

Überdimensionieren Sie den Kühler um 20 %. Ideale Größe in kW = kW x 1,2

Notiert: T1: Eingangswassertemperatur (℃)      T2: Erforderliche Kaltwassertemperatur (℃)

Welche Kühlergröße ist beispielsweise erforderlich, um 10 m³ Wasser in 1 Stunde von 35 °C auf 15 °C abzukühlen?

Temperaturdifferenz = 35℃-15℃=20℃

Wasserdurchflussrate = 10 m³/Stunde

Kühlleistung in KW = 10 x 20 ÷ 0,86 = 232 KW

Den Kühler überdimensionieren = 232 x 1,2 = 278,4 kW

Für den Kühler sind 278,4 kW Kühlleistung erforderlich.

Leistung

Verschiedene Länder und Regionen haben unterschiedliche Standards für Industriestrom. Die gängigen Stromversorgungen sind 208–230 V, 380–420 V, 440–480 V, 50 Hz oder 60 Hz, dreiphasig.

Auf den Philippinen beträgt die Stromversorgung 220 V, 60 Hz, 3 PH, 380 V, 60 Hz, 3 PH, 460 V, 60 Hz, 3 PH;

In Singapur und Malaysia beträgt die Stromversorgung 415 V, 50 Hz, 3 PH.

In Mexiko beträgt die Stromversorgung 220 V, 60 Hz, 3 PH.

In den USA beträgt die Stromversorgung 208 V 60 Hz 3 PH; 575 V 60 Hz 3 PH; 480 V 60 Hz 3 PH usw

Wasserpumpe

Wenn Sie sich für die Kapazität/Tonnage des Kühlers entscheiden, empfehlen wir Ihnen die passende Pumpe in kW, wobei die Standardwasserpumpe etwa 2 bar hat. Wenn Sie einen höheren Wasserdruck benötigen, kontaktieren Sie uns bitte bei Ihrer Anfrage.

Kältemittel

R22, R410A, R407C, R404A, R134A sind optionale Optionen.

R22: gute Kühlwirkung, aber R22 gilt als starkes Treibhausgas und ist daher in den meisten Ländern verboten.

R410A: umweltfreundlich, R-410A hat R-22 als bevorzugtes Kältemittel für den Einsatz in Wohn- und Gewerbeklimaanlagen in Japan, Europa und den Vereinigten Staaten abgelöst. R-410A arbeitet bei höheren Drücken als andere Kältemittel.

R407C: ein guter Ersatz für R22, gute Kühlwirkung.

R404A: geeignet für Anwendungen, die niedrige Temperaturen erfordern (unter -10 °C).

R134A: ein nicht brennbares Gas, das hauptsächlich als „Hochtemperatur“-Kältemittel verwendet wird und für luftgekühlte Kältemaschinen geeignet ist, die bei einer hohen Umgebungstemperatur über 50 °C arbeiten.

Verdampfer wählen

Kältemaschinen verfügen im Allgemeinen über zwei Arten von Verdampfern: Der eine ist ein Rohrbündelverdampfer im Wassertank, der andere ein Rohrbündelverdampfer.

Spulen- und Tankverdampfer, der für eine bequemere Nutzung über einen integrierten Wasserspeichertank verfügt, sodass keine zusätzlichen Puffertanks erforderlich sind. Dies ist auch unser Standardverdampfer für den Kühler. Wenn Sie keinen Puffertank haben, verwenden wir einfach diesen Verdampfer für Ihren Kühler.

Rohrbündelverdampfer, für dessen Anschluss ein zusätzlicher Wasserpuffertank erforderlich ist.

Welche Vorteile bietet die Verwendung eines luftgekühlten Scroll-Kühlers?

Einfache Installation

Im Gegensatz zu wassergekühlten Spiralkühlern ist für den Betrieb eines luftgekühlten Kompaktkühlers in der Regel kein Wasserkühlturm erforderlich. Sie verwenden lediglich Rohre, um die Verbindung zu Ihrer Maschine herzustellen. Dies führt zu einer einfacheren Struktur und einfacheren Installation für Sie, sodass es schnell bereitgestellt werden kann.

Einfache Wartung

Dieses unkomplizierte Design erleichtert die anschließende Wartung. Sie müssen das Kühlwassersystem nicht häufig überprüfen oder austauschen und sparen dadurch auch Wartungskosten.

Breite Anwendung

Ehrlich gesagt kommen luftgekühlte Spiralkühler nicht ganz ohne Wasser aus, sie benötigen nur eine minimale Wassermenge. Daher liefern luftgekühlte Spiralkühler auch in trockenen oder wasserarmen Regionen eine hervorragende Kühlleistung. Ihre Stellfläche ist kleiner als die wassergekühlter Modelle und bietet eine größere Flexibilität bei der Auswahl des Installationsorts.

Wie installiere ich einen luftgekühlten Scroll-Kühler?

Zunächst müssen Sie einen geeigneten Standort für die Installation eines luftgekühlten Scroll-Kühlers finden. An diesem Standort muss nicht nur ausreichend Platz vorhanden sein, sondern auch eine ordnungsgemäße Belüftung und Wärmeableitung rund um das Gerät gewährleistet sein.

Wenn der Kühler von allen Seiten direkt an Wänden platziert wird, kann es zu einer schlechten Wärmeableitung kommen, was zu Überhitzung und möglichen Fehlfunktionen führen kann. Als nächstes können Sie die notwendigen Rohre anschließen, z. B. den Standort der Stromversorgung sichern und Wasserleitungen anschließen. Um eine optimale Geräteleistung zu gewährleisten, können Sie das System auch mit einer angemessenen Menge zirkulierendem Wasser füllen, um einen gleichmäßigeren Wasserfluss während des Betriebs zu gewährleisten.

Warum sollten Sie Tongwei als Ihren Lieferanten für luftgekühlte Scroll-Kühler wählen?

Kundenspezifische Kühlergröße

Egal, ob es sich um tragbare, kompakte, große oder kleine luftgekühlte Scroll-Kühler handelt, wir können sie individuell nach Ihren Anforderungen entwerfen. Ganz gleich, wie viele Kilowatt/Tonnen Kältemaschine Sie benötigen, wir können Ihnen die beste Lösung bieten.

Kundenspezifische Kühlertypen

Tongwei bietet verpackte Scroll-Kältemaschinen verschiedener Kühlarten an, einschließlich, aber nicht beschränkt auf luftgekühlte Kältemaschinen und wassergekühlte Kältemaschinen. Unabhängig von der Art des Kältekompressors können wir ihn entsprechend Ihren Anforderungen entwerfen.

Benutzerdefinierter Wassertemperaturbereich

Tongwei kann eine maßgeschneiderte Lösung für Temperaturen von -40℃ bis 35℃ ±0,1°C Stabilität erstellen. Benutzerdefinierte Temperaturbereiche für bestimmte Branchen.

Kundenspezifische Kühlerspannung

Passen Sie die Spannung und Phase des Kühlers an Ihre Bedürfnisse an. Optional 220 V/60 Hz, 380 V/50 Hz, 400–415 V/50 Hz, 460 V/60 Hz, 440 V–480 V/60 Hz usw. für verschiedene Länder.

Technischer Support rund um die Uhr

Glauben Sie, dass wir immer an Ihrer Seite sein werden. Egal, ob Sie eine Frage haben oder ein Angebot benötigen, rund um die Uhr ist immer jemand ans Telefon. Unser Kundendienstteam bietet lebenslange Unterstützung bei der Fehlerbehebung und Wartung. Wenn das Ersatzteil für den Kühler defekt ist, stellt Tongwei es zum Austausch zur Verfügung.

Schnelles Angebot

Holen Sie sich noch heute ein Angebot für Ihr Projekt ein! In der Regel erstellen wir innerhalb von 2 Stunden ein individuelles Angebot.

Langlebige, zuverlässige Kühlmaschine und wettbewerbsfähiger Preis

Unsere tragbaren Umlaufwasserkühler werden aus hochwertigen Materialien hergestellt und wir bieten eine wettbewerbsfähige Garantie auf alle Industriekühler.

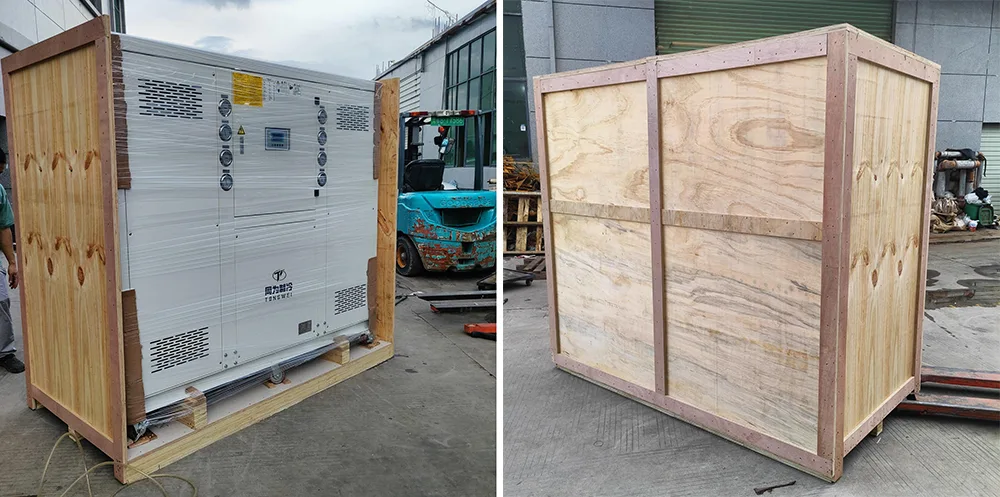

Versandart des luftgekühlten, verpackten Scrollkühlers

Als professioneller Lieferant und Exporteur von industriellen Wasserkühlern verfügen wir über einen eigenen Spediteur, der den Versand organisiert. Unsere Kühlmaschine ist mit einer Sperrholzverpackung ausgestattet, die Schäden während des Transports verhindert und den Exportstandards entspricht. Es gibt drei Möglichkeiten, Ihre Kühleinheit zu liefern:

1. Per Flugzeug versenden: Da der Kühler über einen Kompressor, eine Wasserpumpe und Ventilatoren verfügt, ist das komprimierte Kältemittel und Öl im Kompressor ein gefährlicher Gegenstand mit Explosionsgefahr. Daher muss das komprimierte Kältemittel vor dem Transport freigesetzt werden. (Dies bedeutet, dass der Wasserkühler kein Kältemittel enthält, wenn Sie sich für diese Versandart entscheiden. Nachdem die Maschine an Ihrem Bestimmungsort angekommen ist, müssen Sie das Kältemittel von Fachleuten vor Ort einfüllen lassen. Die Fluggesellschaft fordert uns außerdem auf, zahlreiche Dokumente vorzulegen, um nachzuweisen, dass es sich bei dem Kühler nicht um ein gefährliches Produkt handelt. Die Frachtkosten auf dem Luftweg sind sehr hoch und können höher sein als die Kosten für den Kühler. Daher ist die Lieferung per Flugzeug nicht die von unserem Kunden empfohlene Transportart.

2. Schiff auf dem Seeweg: Die Transportzeit ist länger als auf dem Luftweg, aber die Frachtkosten sind günstig und es ist nicht erforderlich, Kältemittel nachzufüllen, nachdem die Ausrüstung am Zielort angekommen ist. Diese Versandart ist für Sie die am besten geeignete Transportart zur Lieferung an Ihren örtlichen Hafen.

3.Wenn Sie bei Ihrem anderen Lieferanten in China über einen eigenen Versandcontainer verfügen, können wir Ihnen bei der Lieferung der Kühlmaschine an Ihren Lieferanten in jeder Stadt Chinas helfen.
