100 Tonnen 350 kW Industrieluftgekühlte Schraubenkalteinheit

100 Tonnen 350 kW Industrieluftgekühlte Schraubenkalteinheit

100 Tonnen 350 kW Industrieluftgekühltes Schraubenkältemittel ist eine Kältemaschine, die direkt durch mechanische Zirkulation von Umgebungsluft direkt durch die Kondensatorspule des Källers abkühlt, die Wärme in die Atmosphäre ausfährt. Diese Einheit ist mit einem Hanbell -Brandbekundungs ​​-Schraubtyp -Kompressoren ausgestattet. Schraubkühler Betriebszustand, Anwendungsanforderungen und Umgebungstemperatur -20 ° F bis 125 ° F (-29 ° C bis 52 ° C), Wärmetauscher von Schalen und Rohr, Expansionsventil und luftgekühlter Kondensator. Es wird in vielen Branchen und Anwendungen häufig verwendet, wie z.

Unsere 100-Tonnen-Kälte mit 350 kW industriellem Luftgekühlt ist mit oder ohne integrierte Pumppakete erhältlich, einschließlich hoher und niedriger Druckpumpen mit dediziertem Stand-by- und eingebauter Druck- und nicht Drucktanks.

Als China Top Manufacturer und Lieferant von Luftgekühlungsschraubkäller über 15 Jahre hat Tongwei verschiedene Kühlkapazitäten von 40ton, 50ton, 80ton und 150ton in die USA, Kanada, Philippinen, Australien, Malaysia, Singapur, Indonesien, Chile, Chilo, Argentina, Kolumbien, Kuwien, Kuwien, Kuwien, Kuwien, Kuwien-, Kuwien-, Kuwien-, Kuwien-, Kuwien-, Kuwien-, Kuwien-, Kuwien-, Kuwien-, Kuwien-, Kuwien-, Kuwien-, Egyth-, Kuwien-, Egy -Egy -Youdith -Yong -Year -Year -Year -Year -Year -Year -Year -Year -Year -H -. Kühlerfahrung garantieren wir die Produktion der besten Kältemaschine mit erstaunlichen Spezifikationen, Supergarantieangeboten und besten After-After-Service.

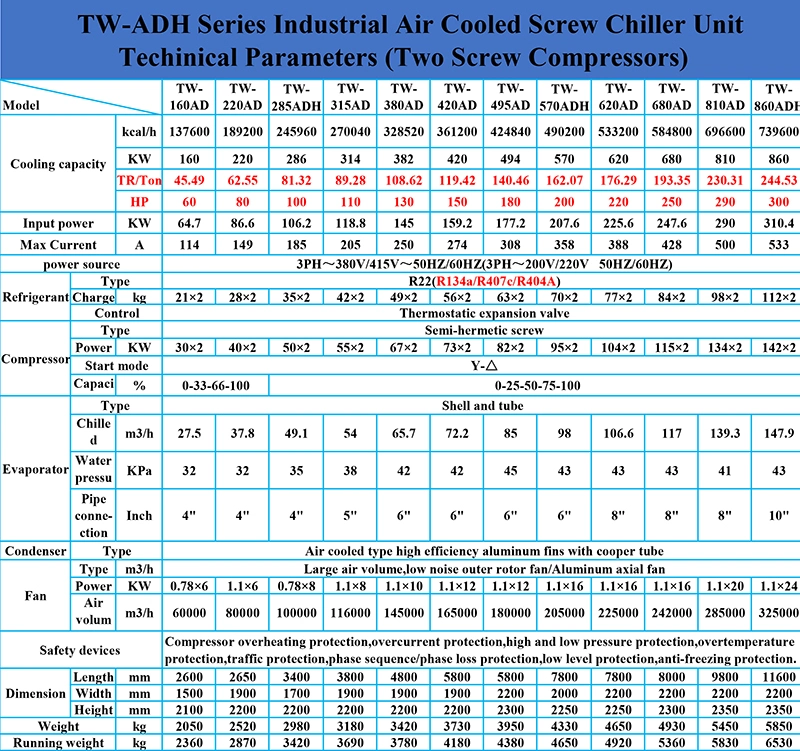

1. TECHNISCHE SPEZIFIZIERUNGEN KAULED Kühlkühlereinheit

2.Wie funktioniert eine 100 Tonnen 350 kW industrielle Luftkühlschraubkalteinheit?

Für luftgekühlte Schraubenkälte ist der Kältemittel mit hoher Effizienzschale und Rohrverdampfer ohne Wassertank und Wasserpumpe innerhalb des Kühlers. Daher müssen Sie den Puffertank und die Pumpe nach draußen anschließen. Sehen Sie sich die Blow -Anschluss -Zeichnung an: Referenz:

100 Tonnen 350 kW Industrieluftgekühlte Schraubenkalteinheit mit Pufferwassertank außerhalb der Installation als Referenz

3. Featuren der industriellen Luftkühlschraubkältemaschine

✮ Well bekannter Markenschraubkompressor

Die Einheit übernimmt Deutschland Bitzer oder Taiwan Hanbell Brand Semi-Hemmetic Screw Compressor. Das neueste 5 bis 6 patentierte Schraubrotorprofil mit hervorragender Effizienz.

Einstellbare unendliche oder eng gestufte Kapazitätskontrolle verfügt über energieeffiziente, stabile und ruhige Läufe. Die am meisten fortschrittlich patentierte höchste Präzisionsherstellungsprozess.

Breite Spektrum von Kältemittel für Option, einschließlich R134A, R407C und R22 (R404A auf Anfrage).

✮MicroProgramming -Steuerungssystem

Industrielle PLC -zentralisierte Steuerung in Kombination mit Kompressorkapazitätskontrollsystem, genau überwachen. Integrierter Schutz für niedrige Temperatur, hoher/niedriger Druck, Anti-Freezing, Phase fehlen, Anti-Phasen, Überlast, Motor über Temperatur, Öldifferential, Durchflussschalter, Startlatenz.

Optionale Betriebssprache, Menüführung, Einheit Auslaufstatus Einfach einstellen.

✮Easy Installation, zuverlässige Ausführung

Es muss nicht mit dem Kühlturm verbunden werden

In enger Start-up, minimieren Sie den Einfluss auf Elektrizität.

Stetig und sicheres Laufen, niedrige Vibrationen, einfach für die Installation.

Vollständig verkabelt, inspiziert und getestet, und sparen Sie die Installationszeit und -kosten.

W-Form-Aluminiumflossen-Kondensator, der eine angemessene Wärmebauerfläche innerhalb kleinerer Einheitsgröße sicherstellt

-Höhere effiziente Verdampfer mit innerem Gewindekupferrohr. Motor von der Nettobedeckung getrennt, am Abgabebericht durch Metall Siemens plc Control, LCD-Touchscreen-Schnittstelle festgelegt.

Standard -Konstruktion wurde R22, CFC kostenlos R407C, R410A, R404A, R134A für Option.

380V-415V/50 Hz 3PH für Standarddesign. Unterschiedlicher Design auf die Anfrage des Kunden wie 220-570V 60 Hz 3PH für Philippinen, Mexiko oder USA-Kunden.

4.Was sind die Hauptkomponenten von 100 Tonnen 350 kW Industrieluftgekühlte Schraubenkühlereinheit

4.1 Kompressor

Der Kompressor ist der wichtigste Antrieb in der industriellen Luftkühlschraubenkältemaschine, da er Druckschwankungen erzeugt, um das Kältemittel umrühren.

Für 100 Tonnen 350 kW luftgekühlte Schraubenkältemaschinen, die mit einer Hanbell -Schraubmarke oder einem Bizter -Schraubenkompressor für optional die erforderliche Kühlkapazität abhängt, ist diese Markenkompresse mit hoher Kühlungseffizienz, niedrigem Rauschen, Energiesparung, Energiesparung, Umweltschutz und Dauerhaftigkeit, Sicherheit und Stabilität.

Jeder Schraubenkompressor mit 4 Schritten Energieregelung 25%-50%-75%-100%, um sicherzustellen, dass der gesamte Schraubenkühler stabil ist und eine hohe Kühlleistung garantiert.

Hanbell -Schraubenkompressor

Bizter -Schraubenkompressor

4.2 Verdampfer

Der Verdampfer ist eine entscheidende Komponente der industriellen Luftkühlschraubenkältemaschine, da er für die Extraktion der Wärme aus der zugekühlten Flüssigkeit verantwortlich ist, die sich zwischen dem Kompressor und dem Expansionsventil befindet. Der Schraubkompressorkaller verwendet eine hocheffiziente geschlossene Schleifenschale und den Wärmetauscher vom Röhrchen als Verdampfer.

Schale und Rohrverdampfer

5.3 Kondensator

Der Kondensator für luftgekühlte Schraubenkältemäume ist mit effizienten Cross-Seimen-Flossen und weiblichen Kupferrohre für hohe Wärmeaustauscheffizienz und gute Stabilität ausgestattet.

Aluminiumflosse+Lüfterkondensator

5.4 Controller -Panel

Tongwei Chillers verwenden ein integriertes SPS-Steuerungssystem mit Human-Computer-Schnittstelle und Big LED-Touchscreen-Panel.

SPS -Controller -Panel

5. Wie kann ich die richtige industrielle Luftkühlschraubenkältemaschine auswählen?

Es gibt fünf wichtige Kältespezifikationen, die Sie berücksichtigen müssen, wenn Sie einen Kältemaschinen für Ihre Anwendung auswählen: die Kühlkapazität für Kälte, die für den Betrieb erforderliche Spannung, die zugehörige Pump -Pferdestärke und den Durchfluss (Kontaktieren Sie uns für benutzerdefinierte Auswahl), Kältemittel und den Verdampfertyp.

5.1 Berechnen Sie die richtige Kühlkapazität für Kältemaschinen

Einer der am häufigsten gefragt, wie wir die Kühlkapazität für Kühler kennen können.  Wir verwenden KW, Ton, aber/h, kcal/h, um die Kaltkühlkapazität zu wählen: 1 kW = 860 kcal/h;  1 Tonne = 3,517 kW;

1 kW = 3412 btu/h;

Es gibt auch eine Formel, um die Kühlkapazität für Kälte zu berechnen:.

Kühlkapazität (KW) = Durchflussrate (M3/H)*Temp-Änderung (T1-T2) /0.86

Wärmebelastung = C (spezifische Wärme)* m (Qualitätsausgang pro Stunde)* Temperaturänderung (T1-T2)

Übergrößen Sie den Kühler um 20% ideale Größe in kW = kW x 1,2

Bekannt: T1: Eingehende Wassertemperatur (℃) T2: Erforderliche gekühlte Wassertemperatur (℃)

Welche Kältemaschinengröße muss beispielsweise 10 m³ Wasser von 35 ° C bis 15 ° C in 1 Stunde abkühlen?

Temperaturdifferential = 35 ℃ -15 ℃ = 20 ℃

Wasserflussrate = 10 m³/Stunde

Kühlkapazität in kW = 10 x 20 ÷ 0,86 = 232 kW

Übergrößen Sie den Chiller = 232 x 1,2 = 278,4 kW

278,4 KW -Kühlkapazität für Kälte ist erforderlich.

5.2 Kraft

Verschiedene Länder und Regionen haben unterschiedliche Standards für industriellen Strom, die gemeinsamen Stromversorgung betragen 208-230 V, 380-420 V, 440-480 V, 50 Hz oder 60 Hz, 3Phase.

Auf den Philippinen beträgt die Stromversorgung 220 V 60 Hz 3PH, 380 V 60 Hz 3PH, 460 V 60 Hz 3PH;

In Singapur und Malaysia beträgt die Stromversorgung 415 V 50 Hz 3PH;

In Mexiko beträgt die Stromversorgung 220 V 60 Hz 3PH;

In den USA beträgt die Stromversorgung 208 V 60 Hz 3PH; 575 V 60 Hz 3PH; 480 V 60 Hz 3PH usw.

5.3 Kältemittel

R22, R407C, R404A, R134A sind optionale Wahl.

R22: Gute Kühlungseffekt, aber R22 gilt als starkes Treibhausgas, daher ist es in den meisten Ländern verboten.

R407C: Ein guter Ersatz für R22, gute Kühlungseffekt.

R404A: Geeignet für die Anwendung, die niedrige Temperatur erfordert (unter -10 ° C).

R134A: Ein nicht geschlossenes Gas, das hauptsächlich als Kältemittel mit hohem Temperatur verwendet wird und für luftgekühlte Kälte geeignet ist, die bei einer hohen Umgebungstemperatur über 50 ° C arbeitet.

5.4 Verdampfer wählen

Luftgekühlte Schraubenkühler verwendet im Allgemeinen einen Verdampfer: Hülle und Röhrchen -Wärmetauscher. Der Verdampfer vom Typ Schale und Rohr ist für einen zusätzlichen Wasserpuffertank zum Anschließen erforderlich.

5.5 Pufferwassertankkapazität wählen

Die Kapazität des Puffertanks kann nach bestimmten Anforderungen angepasst werden. Es kann eine größere Wärmebelastung puffern und mehr gekühltes Wasser speichern.

304 Edelstahlwassertank

6.Spare -Teil für luftgekühlte Schraubenkühler

7.Was ist der Unterschied zwischen luftgekühlten Schraubenkühler und einem wassergekühlten Schraubenkühler

Klirmische und wassergekühlte Schraubenkühler sind beide Arten von Schraubenkühler, die für Kühlanwendungen in verschiedenen Branchen verwendet werden.

Der Hauptunterschied zwischen kühler Kälte vom Typ mit kühlem Schrauben und Wasserkühlschrauben ist der Kondensator:

Der Kondensator eines luftgekühlten Schraubenkühlers wird durch die Umgebungsluft abgekühlt, die die während des Kühlprozesse erzeugte Wärme in die umgebende Luft erzeugt wird.

Kühltyp mit Wasser gekühlter Schrauben mit einem Kühlschrank mit einem Kühlturm und einem Kühlturm und in mittleren und breiten Installationen, in denen Wasser verfügbar ist, ist der Wasserkühler mit Wasserkühlung und Wasserkühlpumpe nach außen an einem Kühlturm angewendet.

Wenn Ihre Umgebungstemperatur jedoch sehr hoch über 50 ° C liegt, empfehlen wir Ihnen, luftgekühlte Schraubenkälte zu verwenden, da der Luftkühlschraubenkalt mehr Energie konsumieren kann, um die gleiche Kühlkapazität aufgrund der Einschränkungen der Luft als Wärmeaustauschmedium zu erreichen, und wassergekühltes Schraubenkühler verwendet konstante Wasserquelle für stabilere und effizientere Heizungsableitungen.

Mit Wasser gekühlte Schraubenkühler

8. Industrielle Anwendungen der industriellen Luftkühlschraubkältemaschine

Industrieklimische Schraubenkalteinheiten sind ein sehr beliebtes Kühlsystem, das sowohl für den industriellen als auch für die kommerzielle Verwendung stetige und zuverlässige Wasserkühlungsquellen bereitstellt.

Luftgekühlte Schraubenkühler werden auch in der Kunststoffindustrie, der Lebensmittelindustrie, der chemischen Industrie und der Zement-/ Betonkühlung häufig eingesetzt.

8.1 Plastikindustrie

Kliregelte Schraubenkühler werden auch häufig in der Kunststoffverarbeitung und der Kunststoffindustrie verwendet, einschließlich Kunststoffinjektionsform, Extrud und Extrusionsleitungen, Blasenformmaschinen.

Die Funktion der Verwendung eines luftgekühlten Schraubenkühlers besteht darin, die Kühlwasserströmungsrate für die Abkühlung der Kunststoffformtemperatur bereitzustellen, um sicherzustellen, dass die Produktqualität und die Produktionseffizienz.

Luftgekühlte Schraubenkühler für die Plastikindustrie

8.2 Lebensmittel- und Getränkeindustrie

Luftgekühlte Schraubenkühler sind eine effiziente Möglichkeit, Ihre Produkte zu kühlen, ohne im Fertigungsschiff einzufrieren. Einige Beispiele wie Weinfermentation, Bier-/Brauereikühler, kohlensäurehaltige Wasserkühler und Milchprozesse wurden durch die Verwendung von wassergekühltem Scroll-Chiller verbessert. Das Wasser ist in den Kaltkühler gekühlt und fließt dann durch geschlossene Röhrchen, die an den Lebensmitteln und Getränken mit Wärmetauscher befestigt sind. Dies verhindert, dass Metallkorrosion häufig in Wasser zu finden ist, und hält Ihr Produkt auch bei einer konsistenten Temperatur. Unabhängig davon, ob Sie die beste Hefe benötigen, um Ihren Wein fermentieren zu lassen oder zu verhindern, dass Ihre Milch ranzig wird, kann ein Schraubenkühler Ihnen helfen, Ihre idealen Ergebnisse zu erzielen.11

Luftgekühlte Schraubenkühler für die Lebensmittelindustrie

8.3 Chemische Industrie

Die pharmazeutische Industrie bereitet Medikamente durch Verarbeitung durch unterschiedliche Heiz- und Kühlparameter vor, da Mischung, Extrusion, Mischung, Luftkühlschraubenkühler Kühlmaschinen liefern, die mit niedrigem Temperaturkühlwasser die Temperatur der chemischen Maschinerie und die Verarbeitung von Pharmazeutika reduzieren.

Luftgekühlte Schraubenkühler für die chemische Industrie

8.4 Zement /Betonkühlung

Die Zementproduktion beinhaltet eine Reihe von chemischen Reaktionen, die erhebliche Wärmemengen erzeugen. Die Entwurfs wird normalerweise mit Wasser bis aus dem als Beton bekannten Material gemischt, dessen Temperatur in hohem Maße durch das Wasser bestimmt wird, das in der chemischen Kombination von Zementaggregaten und Wasser verwendet wird.

Schraubenkühler für Zement- und Betonkühlung

9. Ausschreibung von 100 Tonnen 350 kW Industrieluft abgekühlte Schraubkältemaschine

Als professioneller Wasserkühlerlieferant und Exporteur haben wir einen eigenen Versandsputker, um die Sendung zu arrangieren. Unsere Chiller -Maschine besteht aus Sperrholzverpackung, die Schäden während des Transports verhindern und den Exportstandard erfüllen. Drei Möglichkeiten können Ihre Chiller -Einheit liefern:

1. Schiff für Luft: Da der Kältemittel mit Kompressor, Wasserpumpe und Lüfter ist, ist das komprimierte Kältemittel und das Öl im Kompressor ein gefährlicher Gegenstand mit der Möglichkeit der Explosion, daher muss das komprimierte Kältemittel vor dem Transport freigesetzt werden. (Dies bedeutet, dass Wasserkühler bei der Auswahl dieser Versandweise ohne Kältemittel an Ihrem Ziel ankommt, Sie müssen von lokalen Fachleuten Kältemittel hinzufügen. Die Fluggesellschaft fordert uns auch auf, viele Dokumente bereitzustellen, um zu beweisen, dass der Kühler kein gefährliches Produkt. Die Güterkosten nach Luft sind sehr hoch. Möglicherweise ist die Kosten für Kälte.

2. Schiff auf dem Seeweg: Die Transportzeit ist länger als von Luft, aber die Frachtkosten sind günstig, und es ist nicht erforderlich, Kältemittel hinzuzufügen, nachdem die Ausrüstung am Zielort ankommt. Dieser Versandweg ist der am besten geeignete Transportmittel für Sie, um Ihren örtlichen Hafen zu liefern.

3.Wenn Sie einen eigenen Versandbehälter in Ihrem anderen Lieferanten in China haben, können wir Ihnen helfen, die Chiller -Maschine an Ihren Lieferanten in jeder Stadt China zu liefern.

Warum sollten Sie Tongwei für Ihren industriellen Luftkühlkältemittel wählen?

▪ Erfahrung, denen Sie vertrauen können

Wir entwerfen und bauen Wasserkühler seit über 15 Jahren. Von luftgekühlten Kälte bis hin zu Wasser gekühlten Chiller und allem dazwischen haben wir Kälte für fast jede Branche und jede Anwendung gebaut.

▪ Schnelles Zitat

Holen Sie sich noch heute ein Angebot für Ihr Projekt! Wir bieten normalerweise innerhalb von 2 Stunden ein benutzerdefiniertes Angebot.

▪ 24/7 Kundendienst

Glauben Sie, dass wir immer an Ihrer Seite sein werden. Unabhängig davon, ob Sie eine Frage haben oder ein Angebot benötigen, gibt es immer jemand, der 24 Stunden am Tag ans Telefoniert wird.

▪ Langlebige und zuverlässige Maschine

Unsere Produkte werden aus hochwertigen Materialien hergestellt und wir bieten eine wettbewerbsfähige Garantie für alle Industriekühler.
